HEIDENHAIN CNC PILOT 620/640 91
3.5
Masc
hine
einr
ic
ht
en

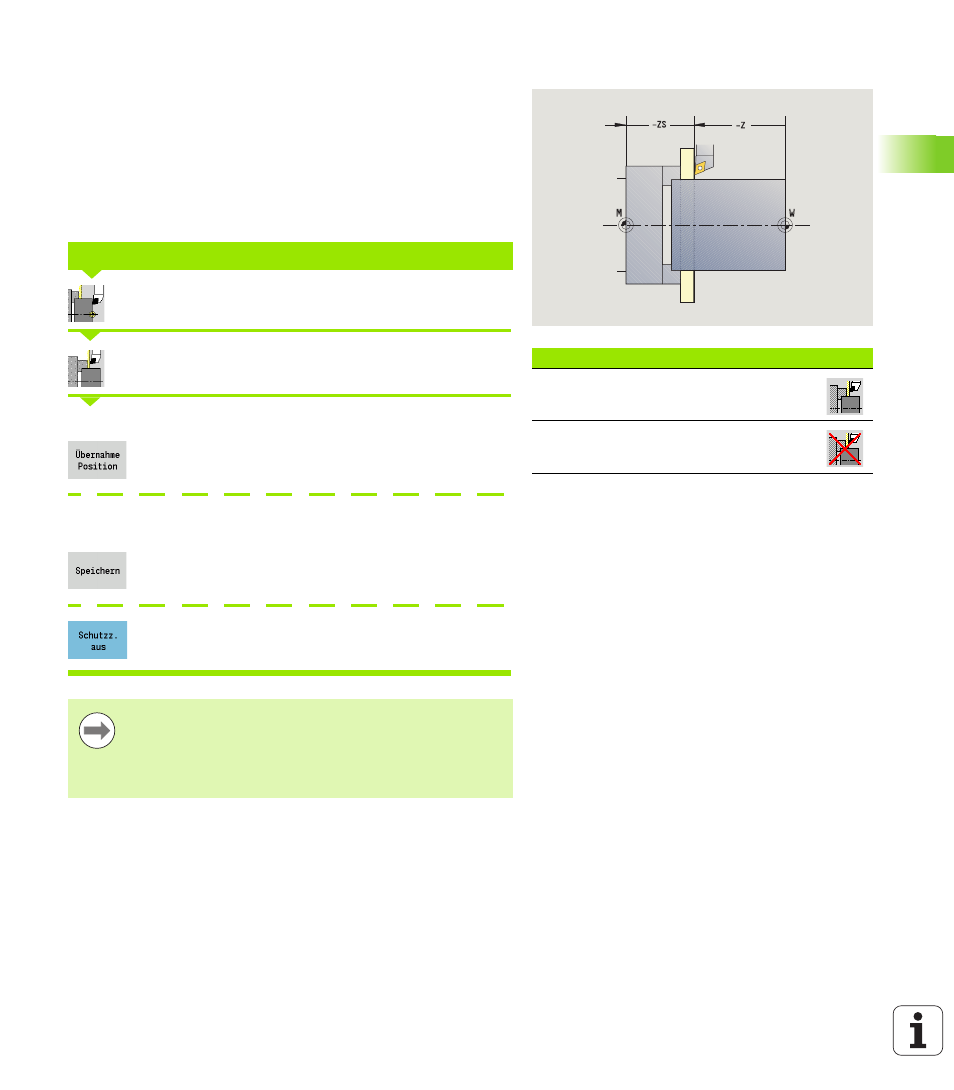

Schutzzone setzen
Bei aktiver Schutzzonenüberwachung prüft die CNC PILOT bei jeder
Verfahrbewegung, ob die Schutzzone in –Z Richtung verletzt wird.
Ist das der Fall, wird die Bewegung gestoppt und ein Fehler gemeldet.
Der Einrichtedialog „Schutzzone setzen“ zeigt den Abstand
Maschinen-Nullpunkt – Schutzzone in –ZS an.
Der Status der Schutzzonenüberwachung wird in der
Maschinenanzeige angezeigt, wenn das vom Maschinen-Hersteller
konfiguriert ist (siehe Tabelle).
Einrichten wählen
Schutzzone setzen wählen
Mit den Jog-Tasten bzw. Handrad auf die „Schutzzone“ fahren
Mit Softkey Übernahme Position diese Position als
Schutzzone übernehmen
Position der Schutzzone relativ zum Werkstück-Nullpunkt eingeben
(Feld: „Messpunktkoordinate –Z“)
Mit Softkey Speichern eingegebene Position als
Schutzzone übernehmen
Schutzzonenüberwachung ausschalten
Schutzzonenstatus
Schutzzonen-Überwachung aktiv
Schutzzonen-Überwachung nicht aktiv
SCHUTZZONE SETZEN/ÜBERWACHUNG AUSSCHALTEN
 Bei geöffnetem Eingabefenster Schutzzone setzen ist
die Schutzzonen-Überwachung inaktiv.
 In der DIN-Programmierung schalten Sie die
Schutzzonen-Überwachung mit G60 Q1 aus und mit G60
wieder ein.
