HEIDENHAIN CNC PILOT 620/640 51
2.2
Der
CNC
PIL
O
T
Bildsc
hir
m

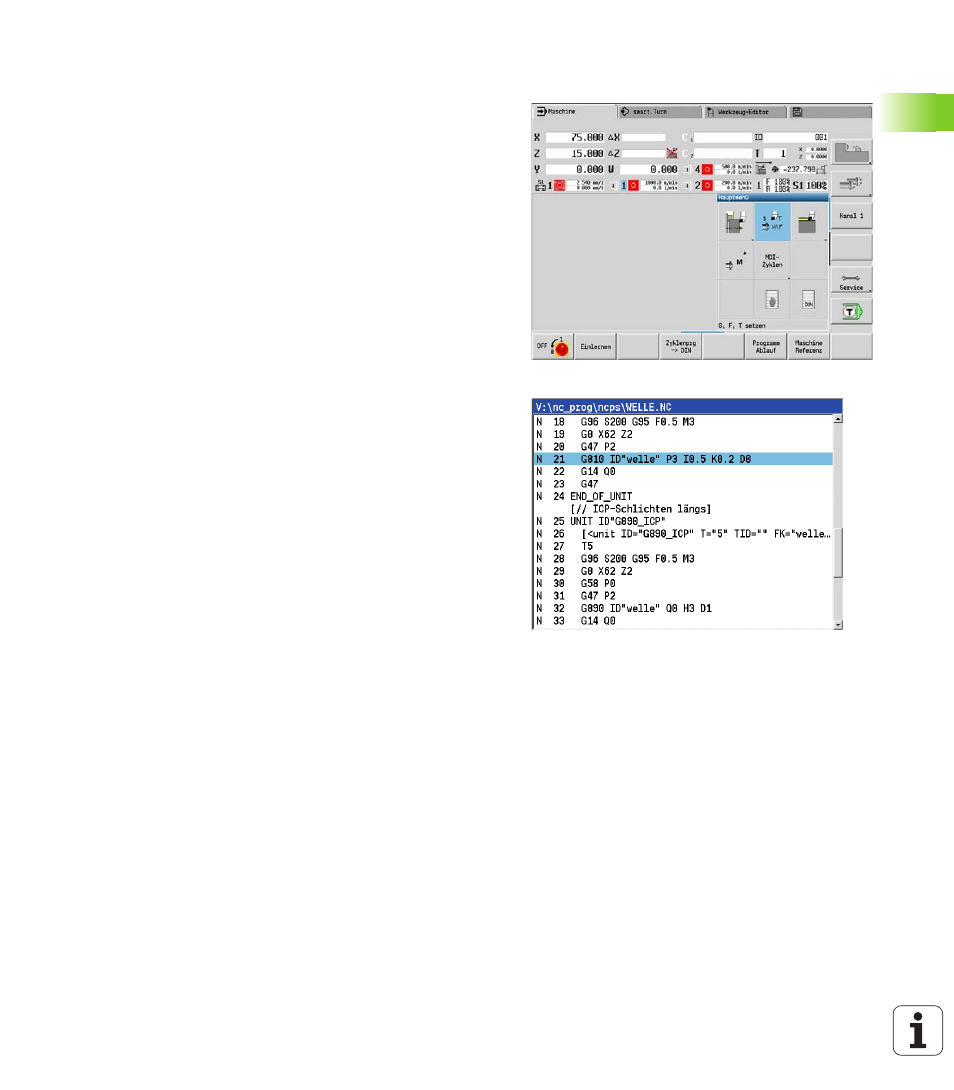

2.2 Der CNC PILOT Bildschirm
Die CNC PILOT stellt die anzuzeigenden Informationen in Fenstern
dar. Einige Fenster erscheinen nur bei Bedarf, zum Beispiel während
einer Dateneingabe.
Zusätzlich befinden sich die Betriebsartenzeile, die Softkey-Anzeige
und die PLC-Softkey-Anzeige auf dem Bildschirm. Die Felder der
Softkey-Anzeige korrespondieren mit den unterhalb des Bildschirms
angebrachten Softkeys.
Betriebsartenzeile
In der Betriebsartenzeile (am oberen Bildschirmrand) werden die
Reiter der vier Betriebsarten sowie die aktiven Unterbetriebsarten
angezeigt.
Maschinenanzeige
Das Maschinenanzeigefeld (unterhalb der Betriebsartenzeile) ist
konfigurierbar. Hier werden alle wichtigen Informationen über
Achspositionen, Vorschübe, Drehzahlen und Werkzeuge angezeigt.
Weitere verwendete Fenster:
 Listen- und Programmfenster
Anzeige von Programm-, Werkzeug-, Parameterlisten, etc. Sie
„navigieren“ innerhalb der Liste mit den Cursortasten und wählen
die zu bearbeitenden Listenelemente aus.
 Menüfenster
Anzeige der Menü-Symbole. Dieses Fenster ist nur in den
Betriebsarten „Einlernen“ und „Manueller Betrieb“ auf dem
Bildschirm.
 Eingabefenster/Dialogfenster
Zur Eingabe der Parameter eines Zyklus, ICP-Elements, DIN-
Befehls, etc.. Bestehende Daten sichten, löschen oder ändern Sie
im Dialogfenster.
 Hilfebild
Das Hilfebild erläutert die Dateneingaben (Zyklenparameter,
Werkzeugdaten, etc.). Mit der Ring-Taste (am linken
Bildschirmrand) wechseln Sie zwischen Hilfebildern für die Außen-
bzw. Innenbearbeitung (nur Zyklenprogrammierung).
 Simulationsfenster
Durch die grafische Darstellung der Konturabschnitte und
Simulation der Werkzeugbewegungen prüfen Sie Zyklen,
Zyklenprogramme und DIN-Programme.
 ICP-Konturdarstellung
Anzeige der Kontur während der ICP-Programmierung.
 DIN-Editierfenster
Anzeige des DIN-Programms während der DIN-Programmierung.
 Fehlerfenster
Anzeige der aufgetretenen Fehler und Warnungen.
