HEIDENHAIN CNC PILOT 620/640 371
5.4
ICP
-K
ont
ur
en
erst
ellen

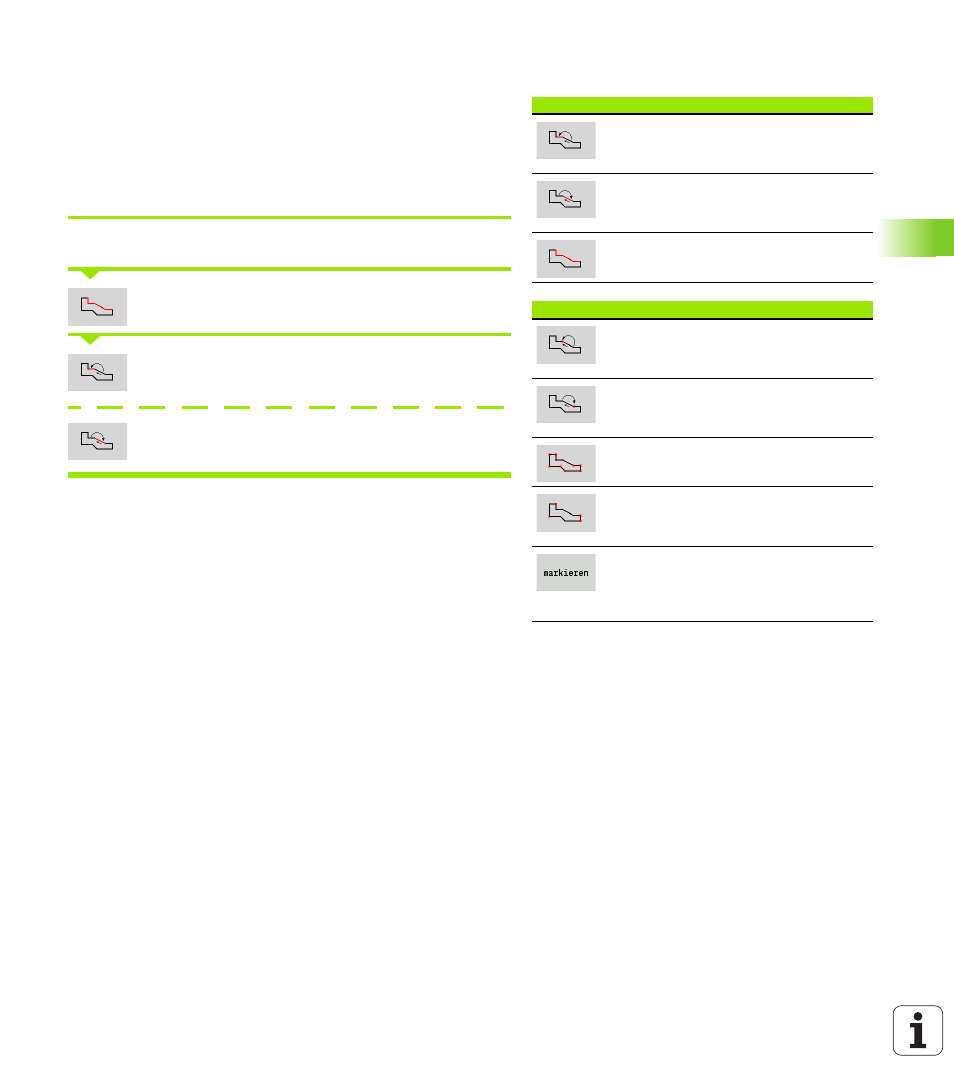

Selektionsfunktionen
Die CNC PILOT stellt im ICP-Editor verschiedene Funktionen zur
Auswahl von Konturelementen, Formelementen, Konturecken und
Konturbereichen zur Verfügung. Diese Funktionen rufen Sie per
Softkey auf.
Selektierte Konturecken oder Konturelemente werden rot dargestellt.
Konturbereich selektieren
Erstes Element des Konturbereichs auswählen.
Bereichs-Selektion aktivieren
Softkey Element vor solange betätigen, bis der
gesamte Bereich markiert ist
Softkey Element zurück solange betätigen, bis der
gesamte Bereich markiert ist
Konturelemente auswählen
Element vor (oder Taste Cursor links)
wählt das nächste Element in
Konturdefinitionsrichtung aus.
Element zurück (oder Taste Cursor
rechts) wählt das vorherige Element in
Konturdefinitionsrichtung aus.
Bereich markieren: Aktiviert die
Bereichsselektion.
Konturecken auswählen (für Formelemente)
Konturecke vor (oder Taste Cursor links)
wählt die nächste Ecke in
Konturdefinitionsrichtung aus.
Konturecke zurück (oder Taste Cursor
rechts) wählt die vorherige Ecke in
Konturdefinitionsrichtung aus.
Alle Ecken markieren: markiert alle
Konturecken.
Eckenauswahl: Ist die Eckenauswahl
aktiviert, können mehrere Konturecken
markiert werden.
markieren: Bei aktiver Eckenauswahl
können Sie einzelne Konturecken
anwählen und markieren oder aus der
Markierung entfernten.
