HEIDENHAIN CNC PILOT 620/640 261
4.6
Gewinde-
und
Fr
eistic
hzyklen
Bearbeitungsart für Technologiedatenbankzugriff: Gewindedrehen
Zyklusausführung
1 errechnet die Schnittaufteilung
2 startet ab Startpunkt Z für den ersten Schnitt
3 fährt im Vorschub bis Endpunkt Z2
4 fährt achsparallel zurück und stellt für den nächsten Schnitt zu
5 wiederholt 3...4, bis Gewindetiefe U erreicht ist
6 fährt entsprechend der G14-Einstellung den
Werkzeugwechselpunkt an

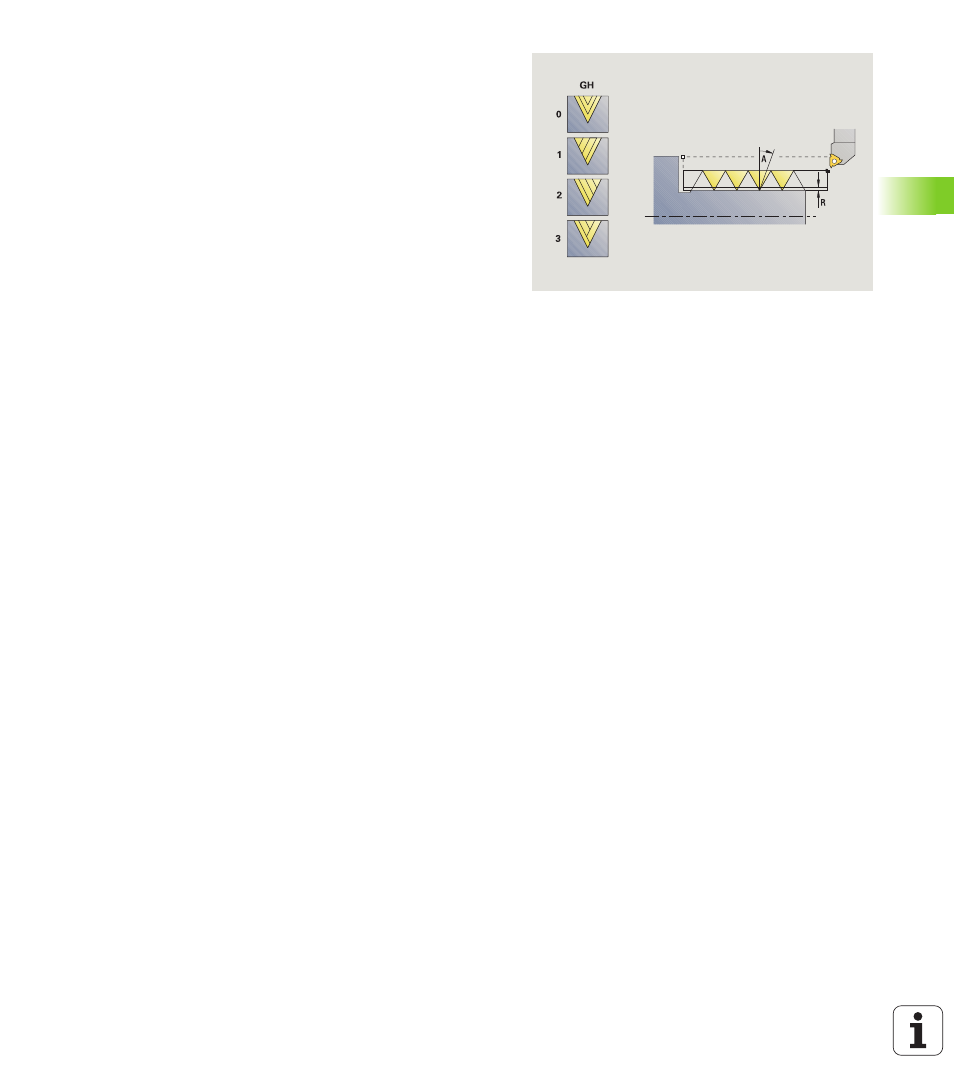

A Zustellwinkel (Bereich: –60° < A < 60°; default: 30°)
 A<0: Zustellung von linker Flanke
 A>0: Zustellung von rechter Flanke
R Restschnitttiefe – nur bei GV=4 (default: 1/100 mm)
IC Anzahl der Schnitte – die Zustellung wird aus IC und U
berechnet.
Nutzbar bei:
 GV=0: konstanter Spanquerschnitt
 GV=1: konstante Zustellung
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
