HEIDENHAIN CNC PILOT 620/640 469
6.3
Ansic
h
te
n

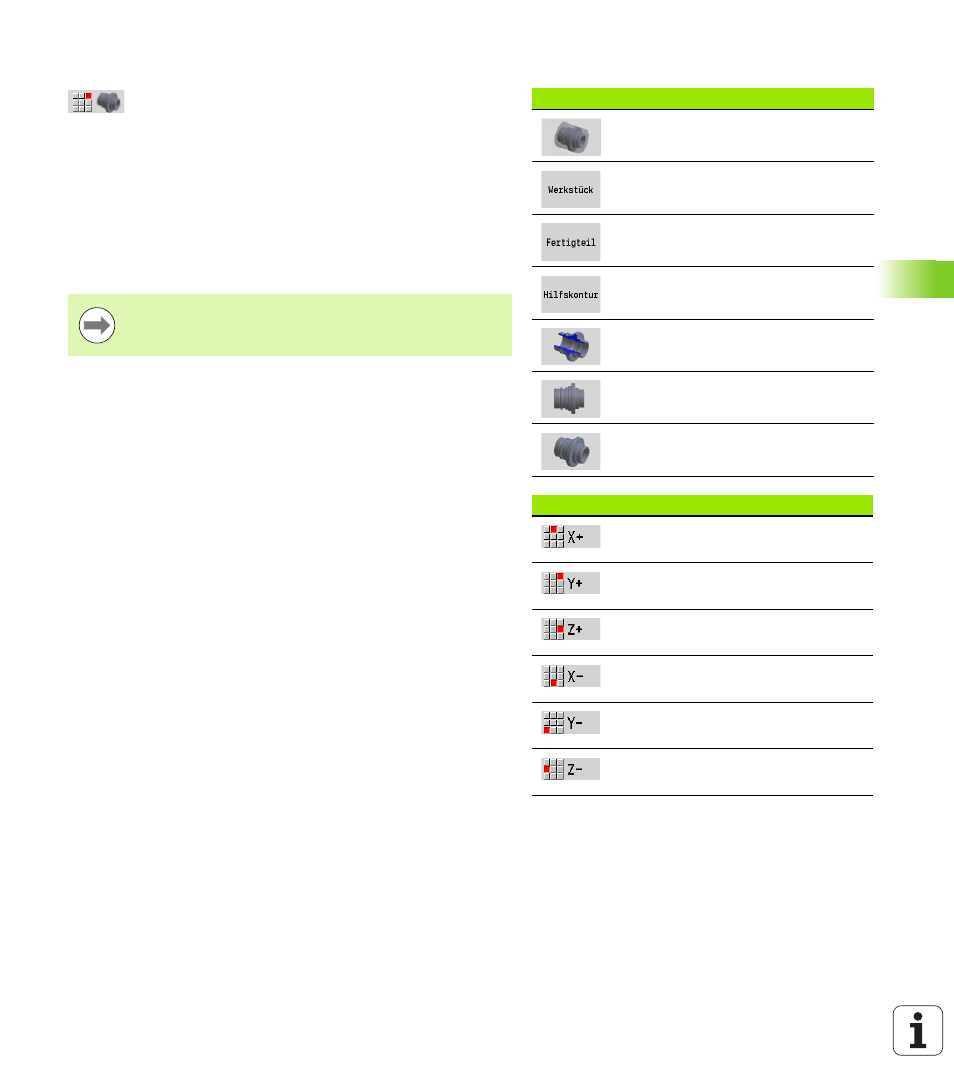

3D-Ansicht
 Der Menüpunkt „3D-Ansicht“schaltet auf eine
perspektivische Darstellung um.
Mit der „3D-Ansicht“ können Sie Werkstück, Hilfskontur und Fertigteil
als Volumenmodell darstellen. Befinden sich im Programm mehrere
Hilfskonturen, werden diese durch mehrmaliges drücken des
Softkeys „Hilfskontur“ angezeigt. Die Anzeige „Werkstück“ zeigt das
definierte Rohteil oder das durch die jeweilige Bearbeitung
nachgeführte Rohteil.
Mit den Menüfunktionen können Sie die Grafik um die Hauptachsen
X,Y und Z rotieren. Der Softkey „Perspektivische Ansicht“ setzt die
Grafik wieder in die Ausgangslage zurück.
Softkeys für Zusatzfunktionen
Werkstück transparent
darstellen.
Werkstück darstellen.
Feritgteil darstellen.
Hilfskontur darstellen.
Schnittdarstellung wählen.
Vorderansicht wählen.
Perspektivische Ansicht wählen.
Menübelegung für 3D-Ansicht
Grafik in Plus-Richtung um die X-
Achse rotieren.
Grafik in Plus-Richtung um die Y-
Achse rotieren.
Grafik in Plus-Richtung um die Z-
Achse rotieren.
Grafik in Minus-Richtung um die X-
Achse rotieren.
Grafik in Minus-Richtung um die Y-
Achse rotieren.
Grafik in Minus-Richtung um die Z-
Achse rotieren.
Die Softkeys Werkstück, Hilfskontur und Fertigteil
werden, abhängig vom Inhalt des Programmes, angezeigt.
