HEIDENHAIN CNC PILOT 4290 V7 TURN PLUS 6.16
Bearbeitungs-Parameter: Schruppen, Schlichten 13
Werkzeugwahl bei Schrupp- und Schlichtwerkzeugen
TURN PLUS wählt die Schrupp- und Schlichtwerkzeuge anhand der Einstell- und
Spitzenwinkel aus. Dabei werden die Außen- und Innenbearbeitung sowie die
Längs- und Planbearbeitung unterschieden.
„
Schruppwerkzeuge: Bearbeitungs-Parameter 4; Dialogbox 1..3
„
Schlichtwerkzeuge: Bearbeitungs-Parameter 5; Dialogbox 1..3

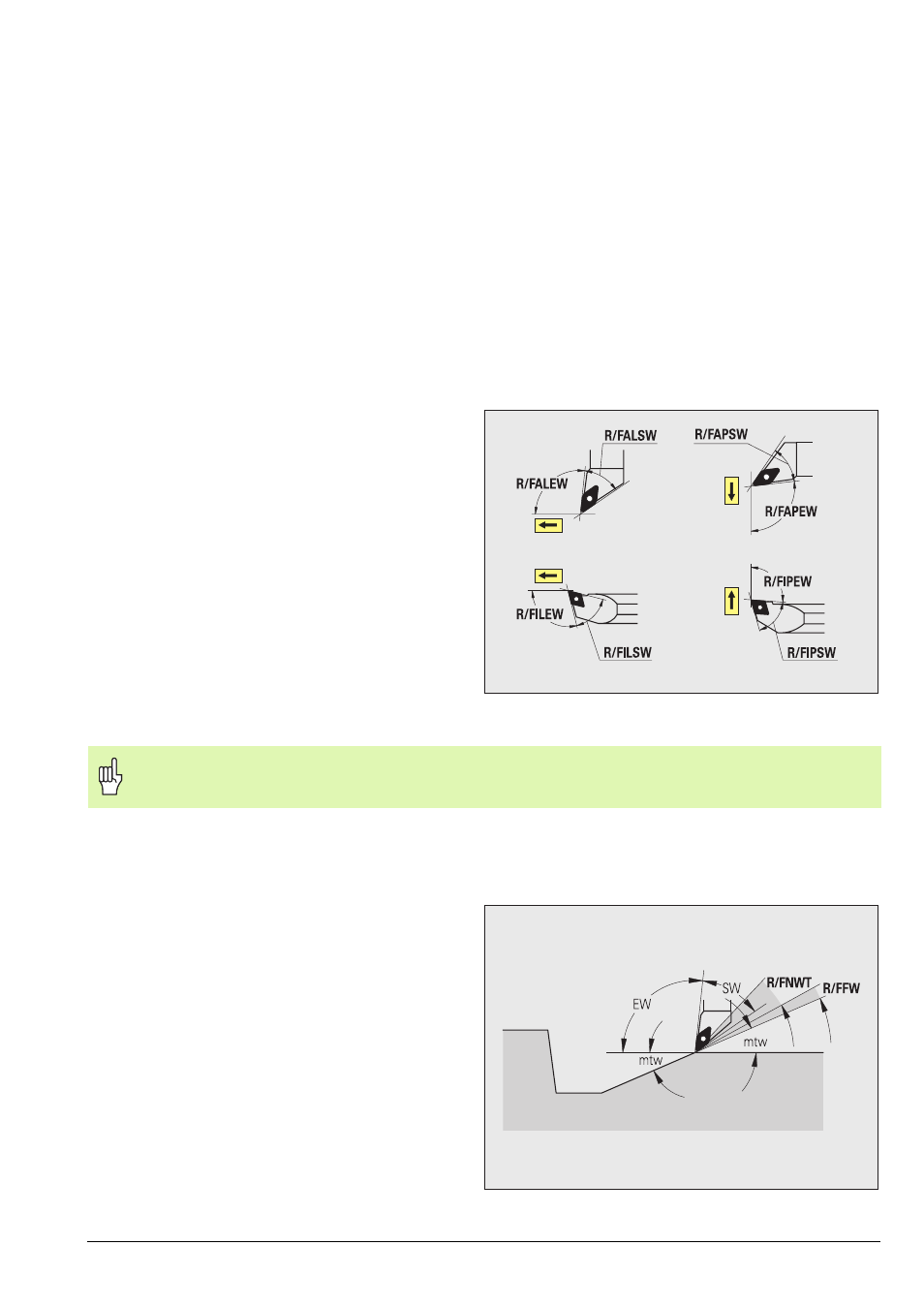

Einstell- und Spitzenwinkel
Toleranzen
Schruppen:
„
Außen/Längs: RALEW, RALSW
„
Außen/Plan: RAPEW, RAPSW
„
Innen/Längs: RILEW, RILSW
„
Innen/Plan: RIPEW, RIPSW
Schlichten:
„
Außen/Längs: FALEW, FALSW
„
Außen/Plan: FAPEW, FAPSW
„
Innen/Längs: FILEW, FILSW
„
Innen/Plan: FIPEW, FIPSW
Die automatische Werkzeugwahl von TURN PLUS findet keine Werkzeuge
mit abweichendem Einstellwinkel.
Folgende Toleranzen gelten für alle Bear-
beitungsorte:
„
Nebenwinkeltoleranz
„ Schruppen: RNWT
„
Schlichten: FNWT
„
Freischnittwinkel (minimale Differenz
Kontur – Nebenschneide)
„
Schruppen: RFW
„
Schlichten: FFW
