HEIDENHAIN CNC PILOT 4290 V7 Aufgaben und Lösungen 12.12

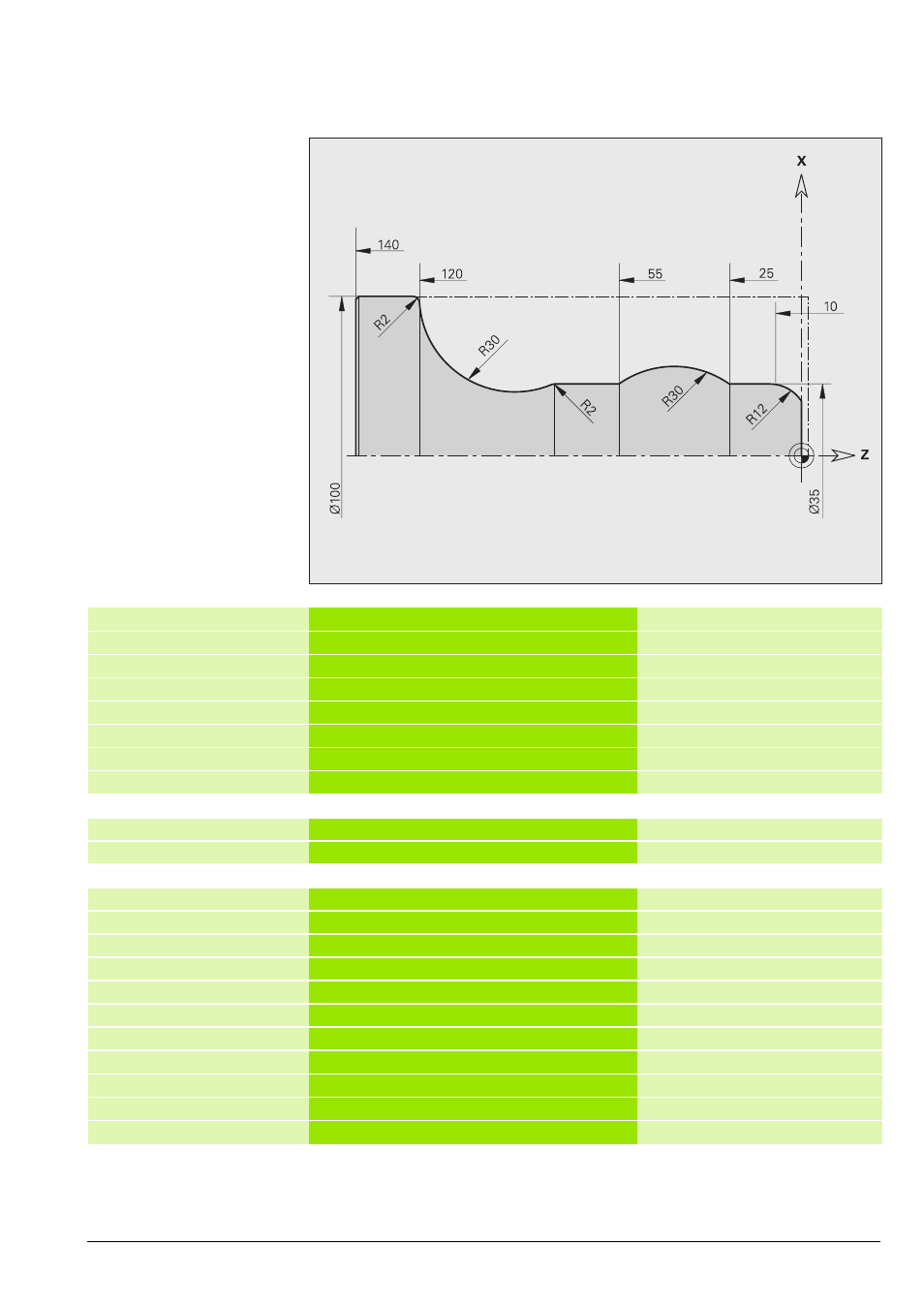

Lösung: Kreise (Konturbeschreibung)
Gesamtprogramm %CP2.NC
PROGRAMMKOPF
...
Revolver-Belegung REVOLVER 1
T2 ID“111-80-080.1“ Schruppwerkzeug
T4 ID“211-800.3“ Pilzwerkzeug
T6 ID“121-35-040.1“ Schlichtwerkzeug
Spannmittel SPANNMITTEL 1
Rohteil-Beschreibung ROHTEIL
N1 G20 X100 Z145 K2
Fertigteil-Beschreibung FERTIGTEIL
N2 G0 X0 Z0 Kontur-Startpunkt
N3 G1 X? A90 Q1 B0 Planfläche
N4 G13 X50 Z-10 R12 Übergang zur Längskontur
N5 G1 Z-25 B0
N6 G13 Z-55 R30 B0
N7 G1 X50 Z? B2 Gerade mit Rundung
N8 G12 X100 Z-120 I50 K-90 B2 Bogen mit Rundung
N9 G1 Z-140 B-1 Gerade mit Fase
N10 G1 X0
N11 G1 Z0 Kontur schließen
Unbemaßte Fasen 1 x 45°
Unbemaßte Radien 1 mm Werkstoff: ST 60-2
Rohteil: Ø 100 x 145
