HEIDENHAIN CNC PILOT 4290 V7 Y-Achs-Programmierung 8.19
Y-Achs-Bearbeitung: Einzelwege 19

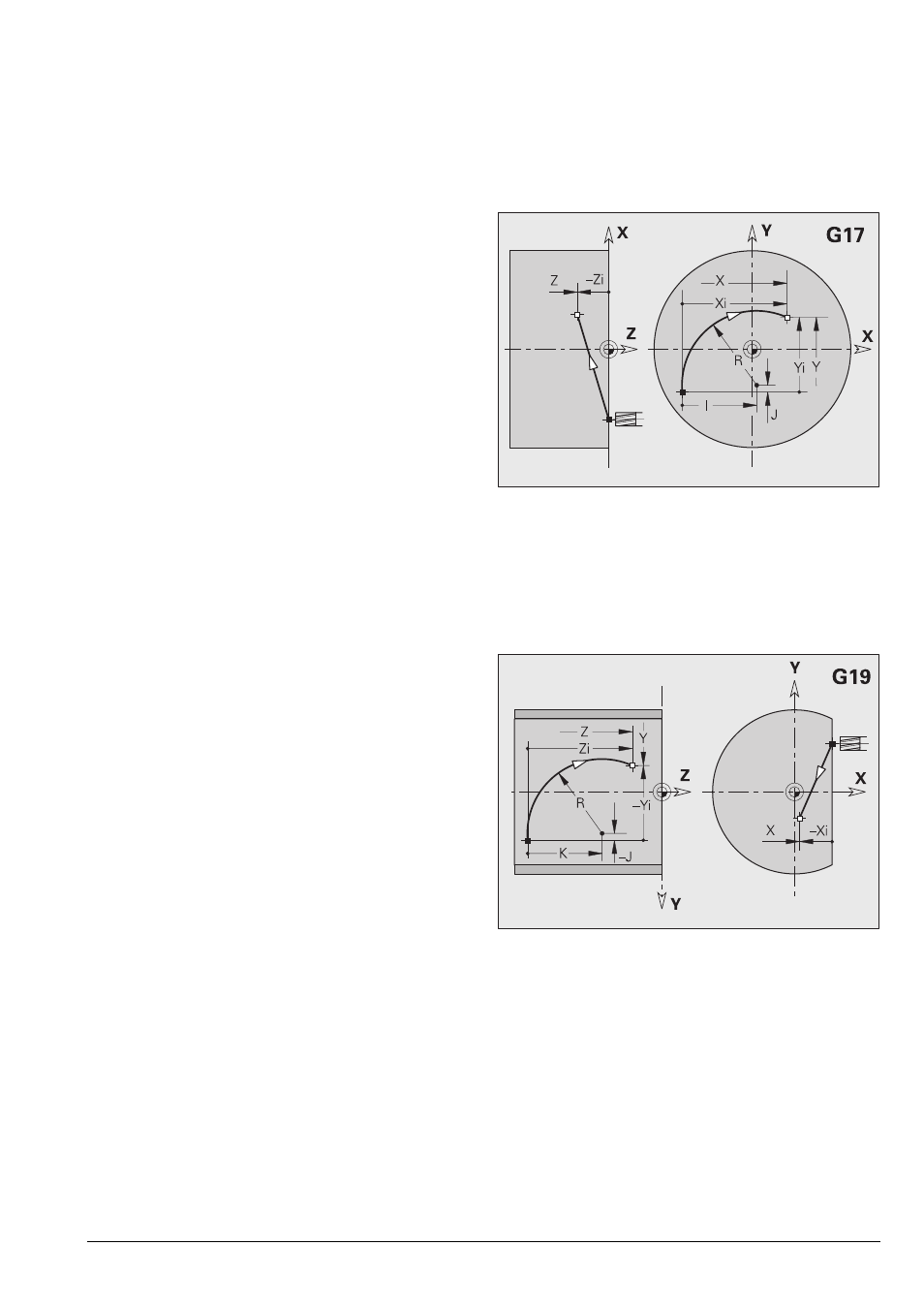

G2, G3, G12, G13 Zirkularbewegung
(Beispiel: Bearbeitung mit G2)
XY-Ebene (G17)
„
Interpolation in der XY-Ebene
„
Zustellung in Z-Richtung
„
Mittelpunktsdefinition: mit I, J
XZ-Ebene (G18)
„
Interpolation in der XZ-Ebene
„
Zustellung in Y-Richtung
„
Mittelpunktsdefinition: mit I, K
YZ-Ebene (G19)
„
Interpolation in der YZ-Ebene
„
Zustellung in X-Richtung
„
Mittelpunktsdefinition: mit J, K
