HEIDENHAIN CNC PILOT 4290 V7 C-Achs-Programmierung 7.15

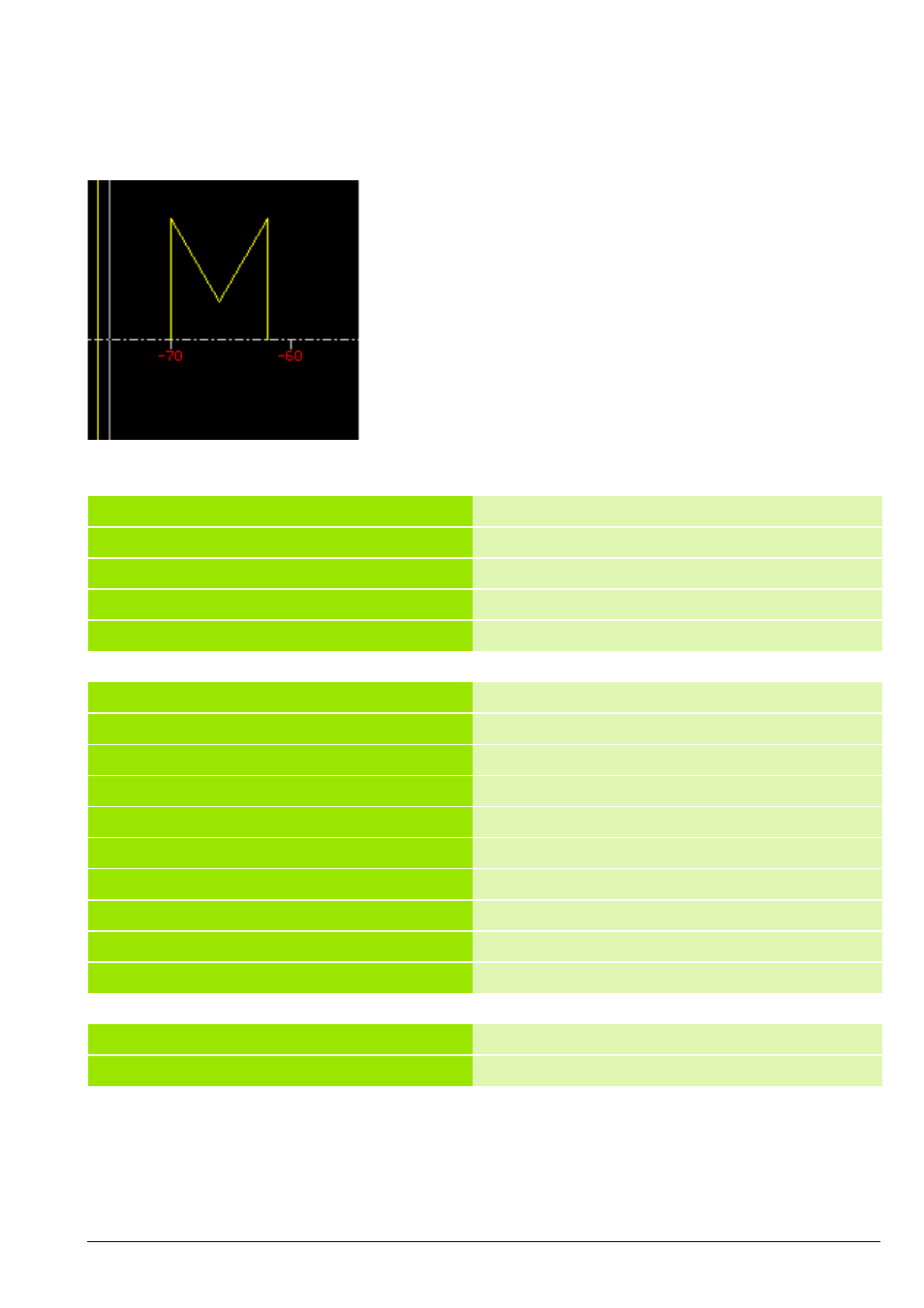

Beispiel: Mantelflächenkontur programmieren 14
Buchstaben „M“ darstellen
Beispiel-Sätze:
PROGRAMMKOPF
REVOLVER 1
SPANNMITTEL 1
ROHTEIL
N 1 G20 X50 Z80 K2
FERTIGTEIL
. . .
MANTEL X58 Referenzebene ist X=58
N 50 G308 P–3 Konturanfang, Tiefe 3 mm
N 51 G110 Z-70 CY0
N 52 G111 CY-10
N 53 G111 Z-66 CY-3.0718
N 54 G111 Z-62 CY-10
N 55 G111 CY0
N 56 G309 Konturende
BEARBEITUNG
ENDE
