HEIDENHAIN CNC PILOT 4290 V7 Aufgaben und Lösungen 12.45

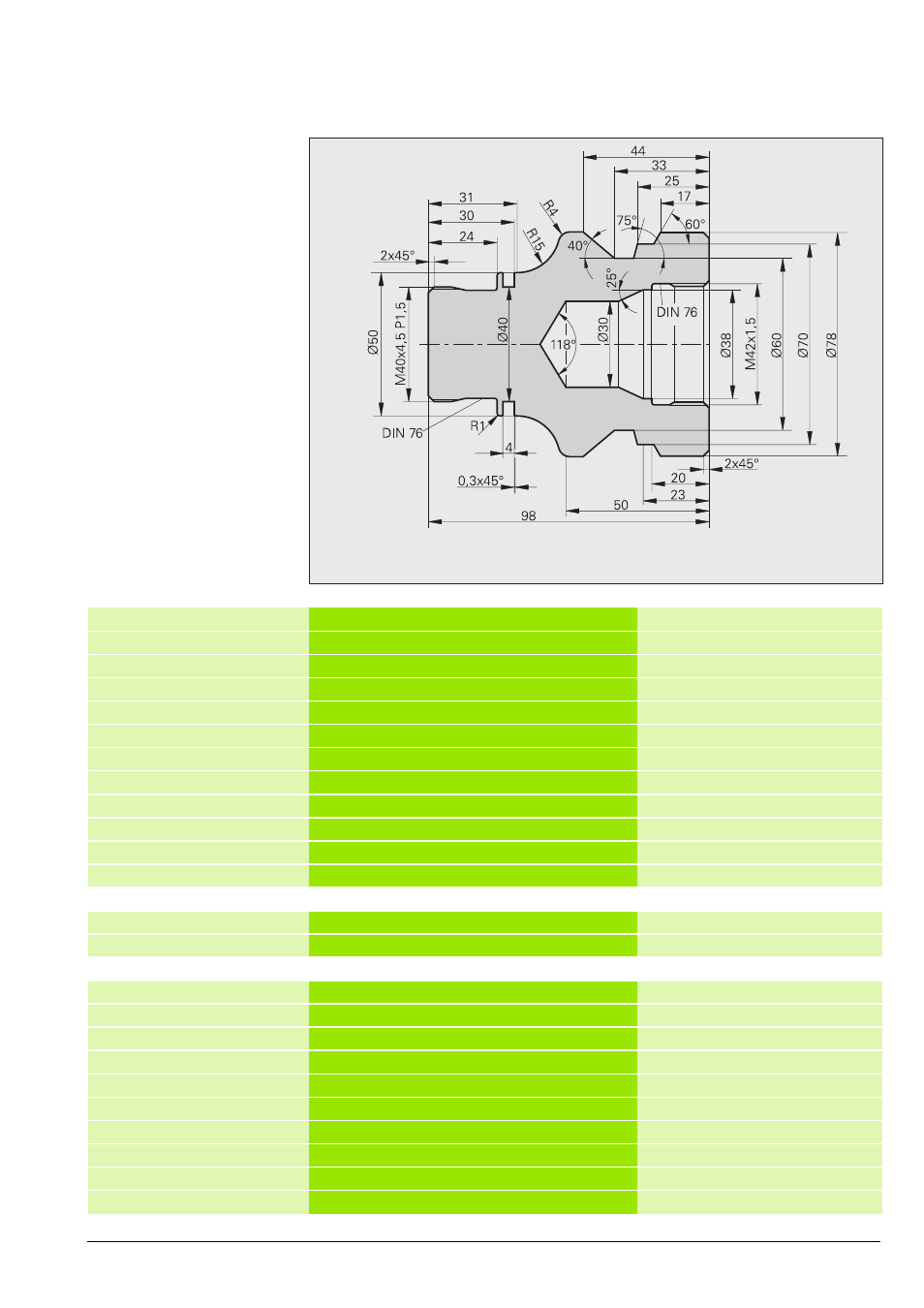

Lösung: Gehaeuse
Gesamtprogramm %CP6.NC
PROGRAMMKOPF
...
Revolver-Belegung REVOLVER 1
T1 ID"112-20-080.1"
T2 ID"111-80-080.1"
T3 ID"122-12-040.1"
T4 ID"121-55-040.1"
T5 ID"143-16-150.1"
T11 ID"342-320.1"
T101 ID"115-35-080.1"
Spannmittel SPANNMITTEL 1
Rohteil-Beschreibung ROHTEIL
N1 G20 X80 Z102 K2
Fertigteil-Beschreibung FERTIGTEIL
N2 G0 X0 Z-98
N3 G1 Z-59.0129
N4 G1 X30 Z-50
N5 G1 Z-31.578
N6 G1 X38 Z-23
N7 G1 Z-20
N8 G1 X40.376
N9 G25 H7 I1.062 K7.8 R0.8 W30
N10 G1 Z0 B-2
Unbemaßte Fasen 1 x 45°
Unbemaßte Radien 1 mm Werkstoff: Ck 45
Rohteil: Ø 80 x 105
