HEIDENHAIN CNC PILOT 4290 V7 DIN PLUS 4.11
Abschnitt SPANNMITTEL 11
Dieser Abschnitt definiert die verwendeten Spannmittel für die Simulation. Die Ein-
träge haben keinen Einfluss auf den Programmablauf.
Spannmittel programmieren

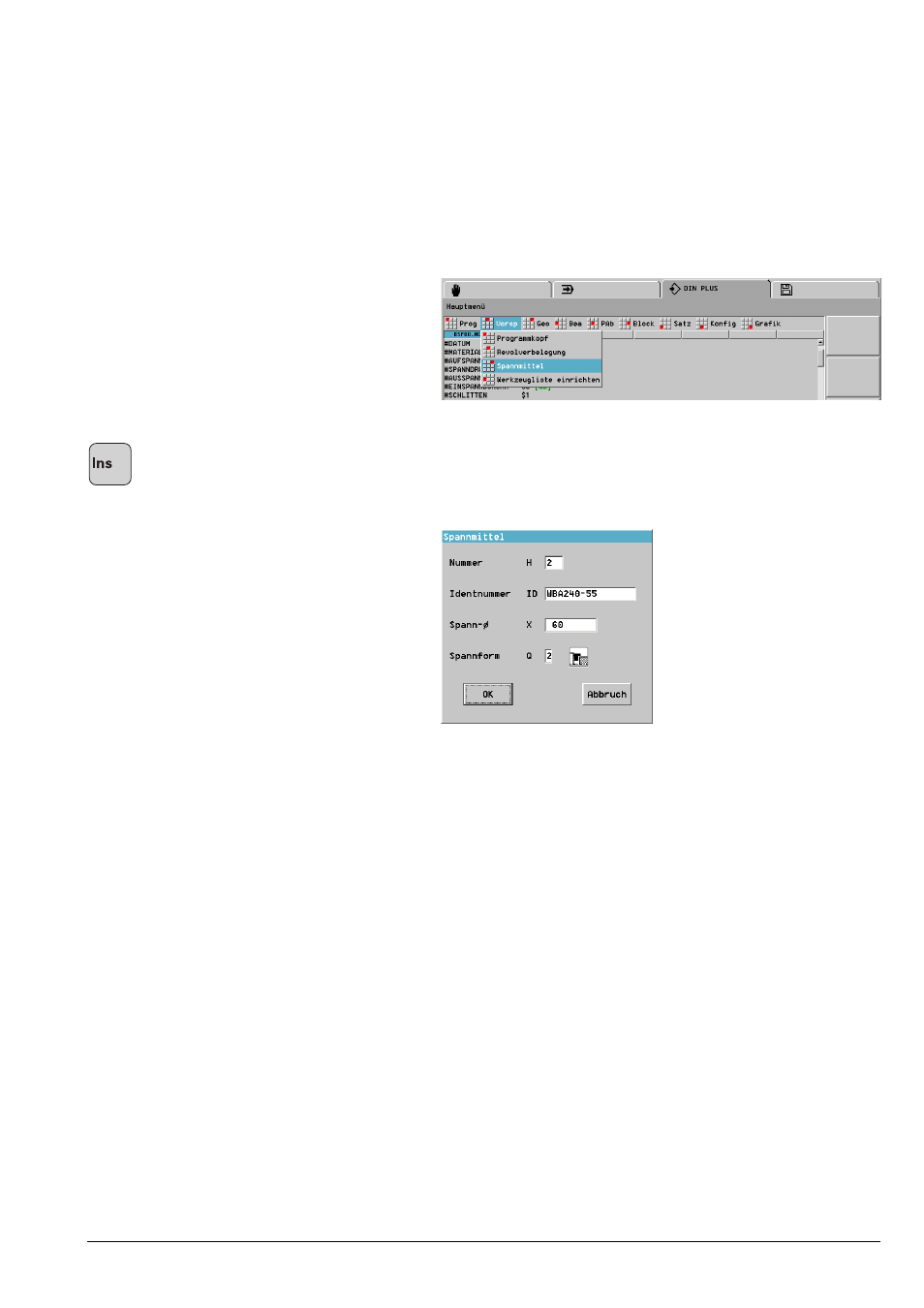

Abschnitt SPANNMITTEL anwählen:
8 Menüpunkt Vorsp > Spannmittel
wählen
Für jedes Spannmittel:
Dialogbox Spannmittel
aufrufen:
8 Taste Ins drücken
8 Feld Nummer H:
„
1: Spannfutter
„
2: Spannbacke
„
3: Spannzusatz – Spindelseite
„
4: Spannzusatz – Reitstock-
seite
8 Feld Identnummer ID: Referenz
zur Datenbank
8 Feld Spann-Durchmesser X:
Durchmesser bei Spannbacken
eingeben
8 Feld Spannform Q: Spannform
anhand grafischer Darstellung-
auswählen
8 Taste Ins drücken oder Schaltflä-
che OK betätigen
