HEIDENHAIN CNC PILOT 4290 V7 DIN PLUS
4.22
Formelemente der Drehkontur
22

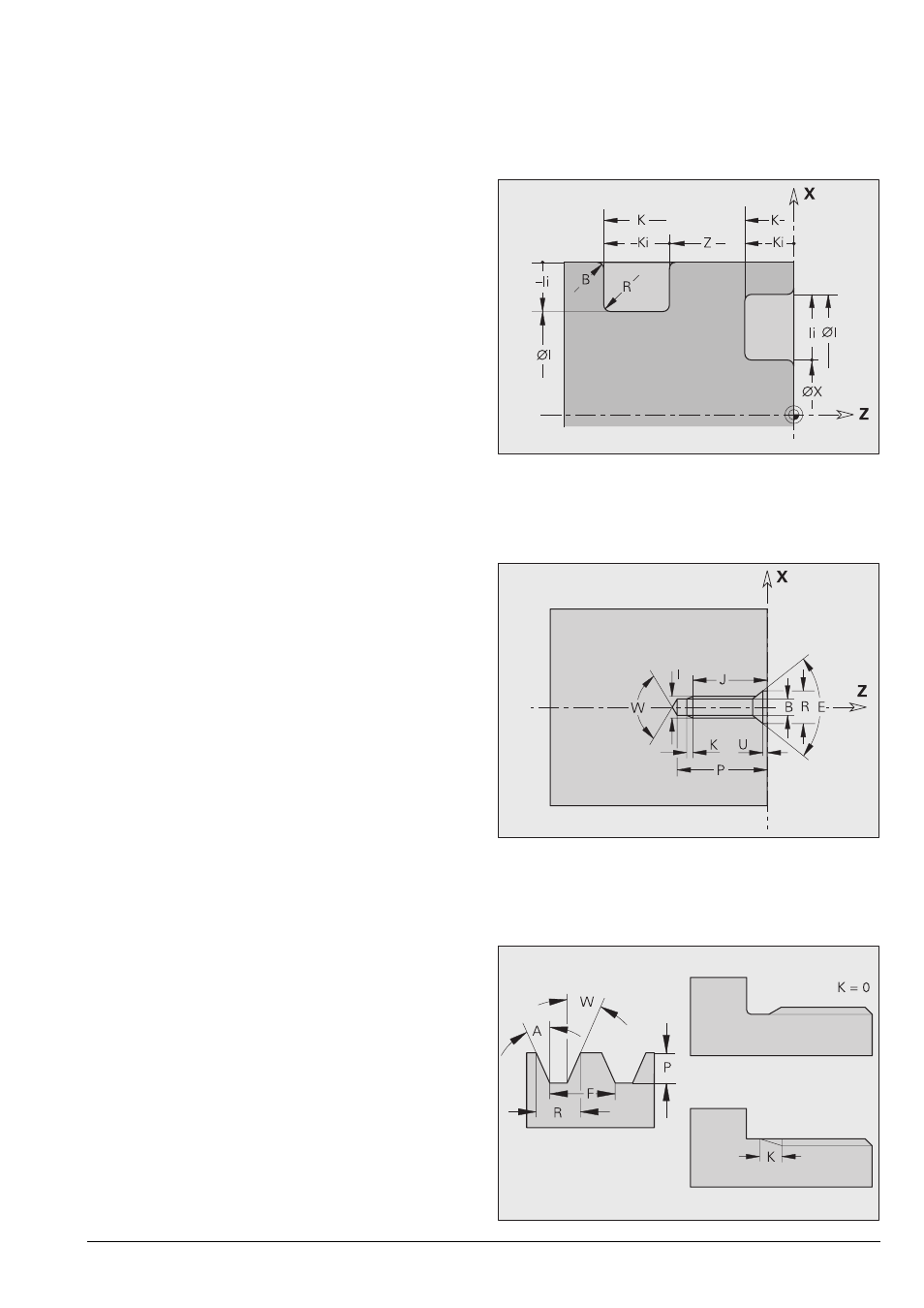

Einstich G22
Zentrische Bohrung G49
Gewinde G37
G22
generiert einen Einstich auf einer
achsparallelen Strecke als Bezugsele-
ment. Programmieren Sie G22 nach dem
Bezugselement.
G49
generiert eine Bohrung auf der Dreh-
mitte.
G37
generiert ein beliebiges Gewinde auf
einer Strecke als Bezugselement. Pro-
grammieren Sie G37 nach dem Bezugs-
element.
Bei Normgewinden ist nur die Angabe
der Gewindeart und der Steigung erfor-
derlich.
