HEIDENHAIN CNC PILOT 4290 V7 Aufgaben und Lösungen 12.31

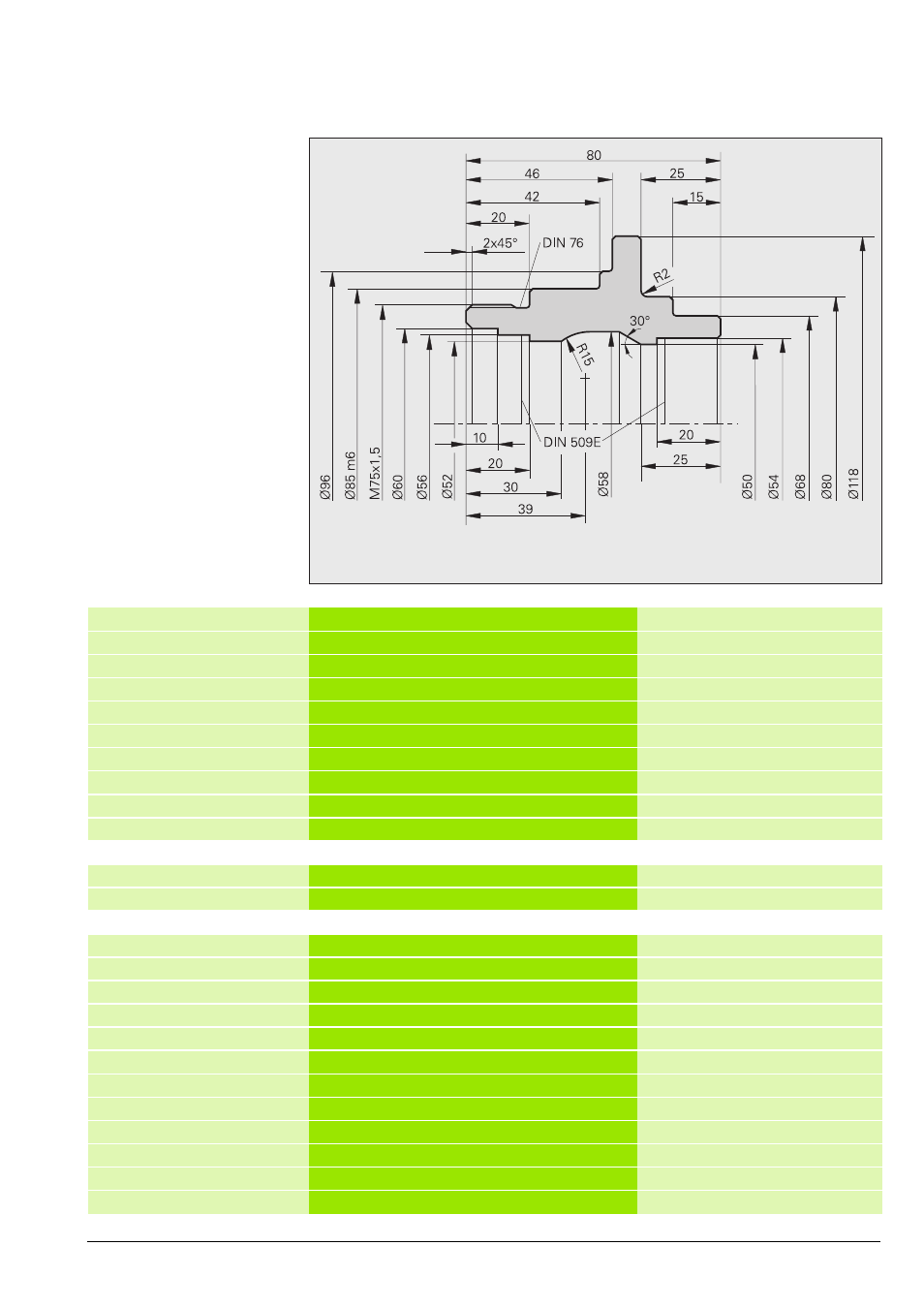

Lösung: Huelse
Gesamtprogramm %CP8.NC
PROGRAMMKOPF
...
Revolver-Belegung REVOLVER 1
T1 ID"112-25-080.1"
T2 ID"111-80-080.1"
T3 ID"122-12-040.1"
T4 ID"121-55-040.1"
T11 ID"342-400.1"
Spannmittel SPANNMITTEL 1
Rohteil-Beschreibung ROHTEIL
N1 G20 X120 Z85 K2
Fertigteil-Beschreibung FERTIGTEIL
N2 G0 X60 Z-80
N3 G1 Z-70
N4 G1 X56
N5 G1 Z-60
N6 G25 H5 I0.3 K2.5 R0.6 W15
N7 G1 X52
N8 G1 Z-50 B0
N9 G12 X58 Z-41 I14 B0
N10 G1 Z-31.9282
N11 G1 X50 Z-25
N12 G1 Z-20
Unbemaßte Fasen 1 x 45°
Unbemaßte Radien 1 mm Werkstoff: Ck 45
Rohteil: Ø 120 x 85
