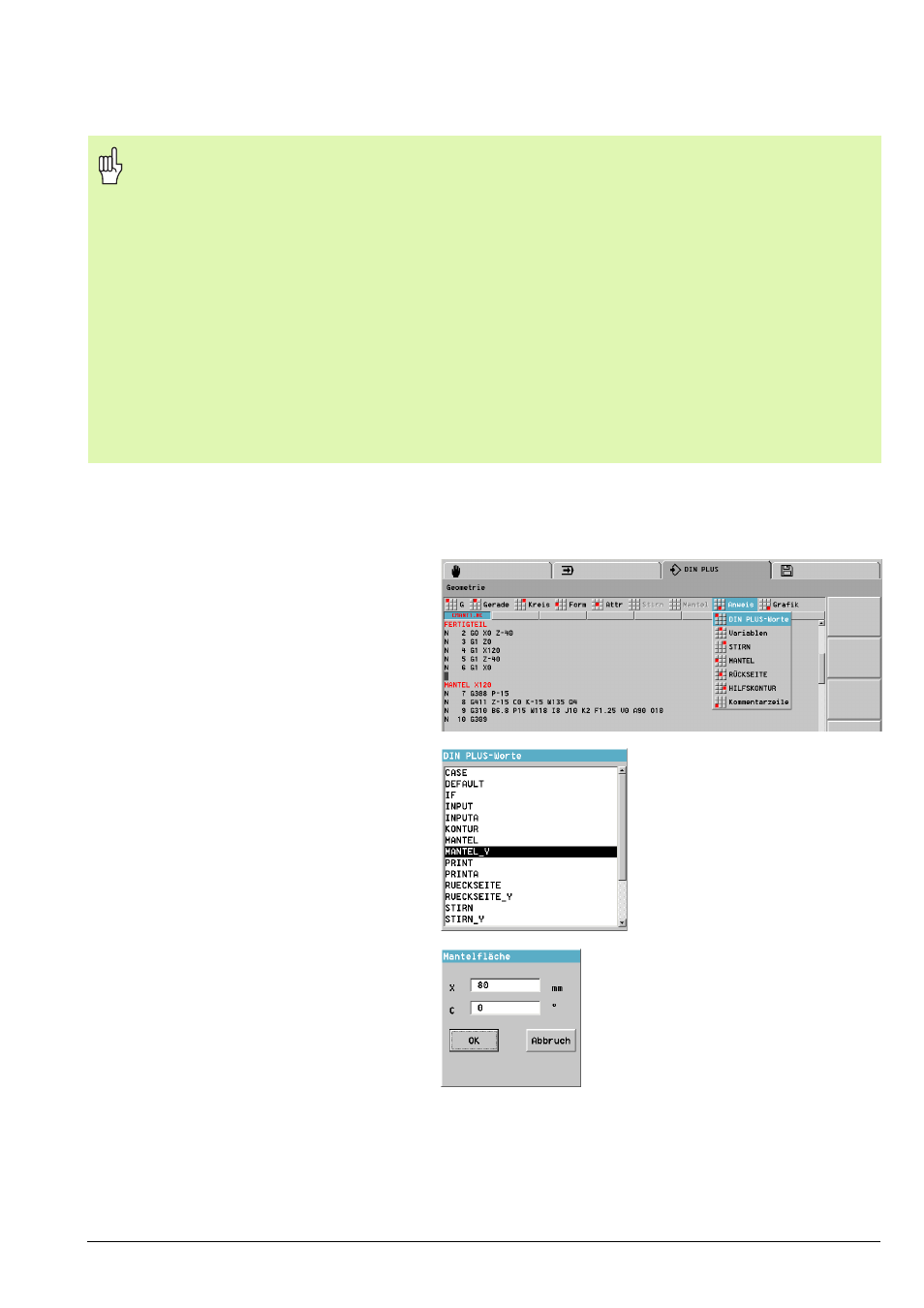

HEIDENHAIN CNC PILOT 4290 V7 Y-Achs-Programmierung
8.10
YZ-Konturen programmieren
10
Abschnittskennung Mantel_Y programmieren
Programmier-Hinweise
Definieren Sie YZ-Konturen innerhalb der Fertigteilbeschreibung.
Das Schlüsselwort MANTEL_Y X.. C.. leitet eine Konturbeschreibung ein.
X.. definiert die Referenzebene, C die Spindelposition.
Geben Sie X als Durchmessermaß ein.
Beschreiben Sie mehrere Mantelflächenkonturen mit der gleichen Refe-
renzebene nacheinander im Abschnitt MANTEL_Y .. .
Eine Mantelflächenkontur mit abweichender Referenzebene beginnen
Sie mit einem weiteren MANTEL_Y .. .
G308
definiert den Konturanfang, G309 das Konturende. Das ist die Voraus-
setzung, um verschachtelte Konturen zu programmieren.
8
Cursor auf gewünschte Position
im Abschnitt FERTIGTEIL positio-
nieren
8
Im Geometrie-Menü den Menü-
punkt Anweis > DIN PLUS-Worte
wählen
8
Auswahlbox DIN PLUS-Worte:
MANTEL_Y
auswählen
8
Dialogbox Mantelfläche:
X: Referenzdurchmesser
C: Spindelposition
8
Taste Ins drücken oder Schaltflä-
che OK betätigen
