HEIDENHAIN CNC PILOT 4290 V7 Grundlagen 1.1

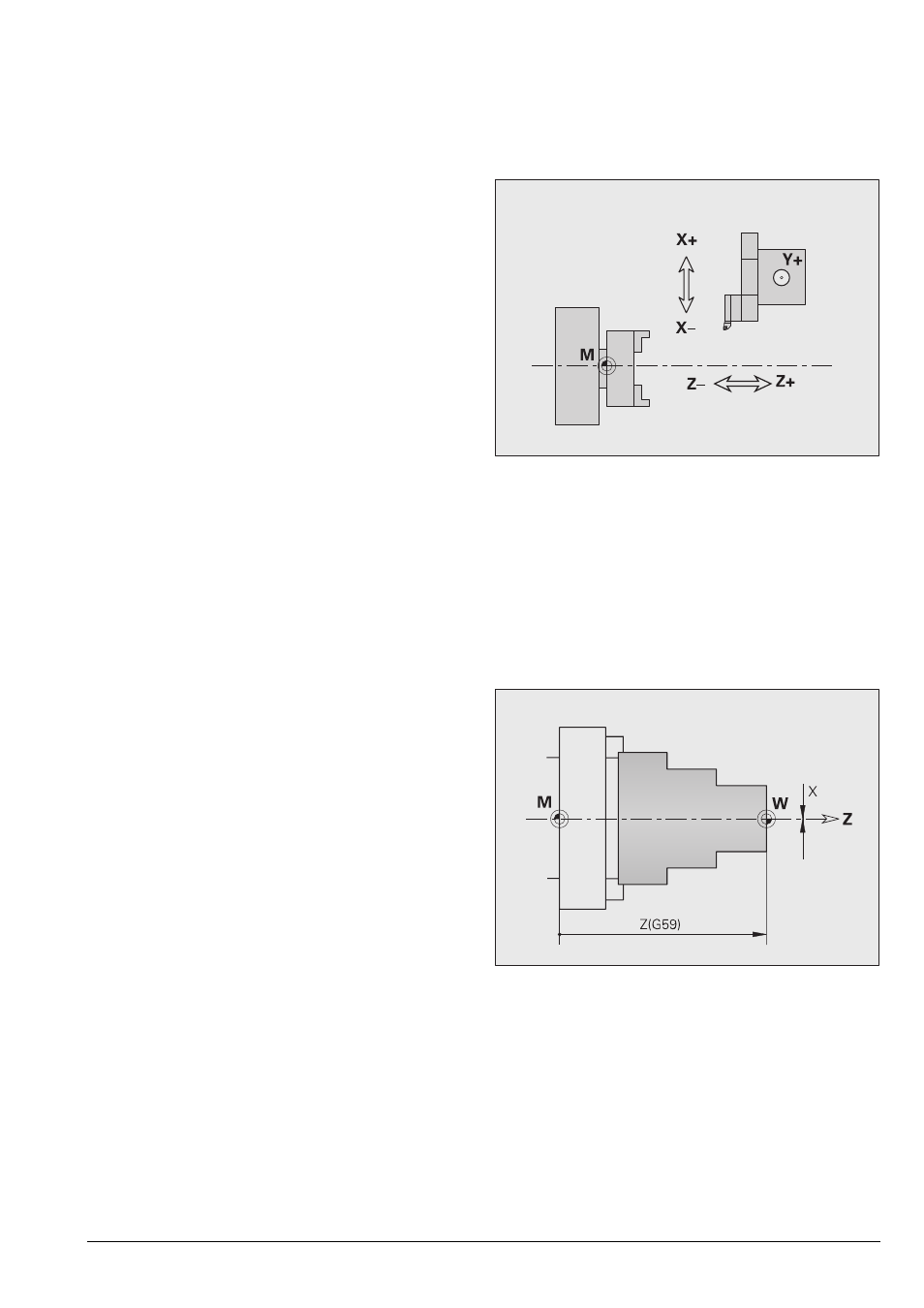

Achsrichtungen und Bezugspunkte 1
Achsrichtungen und Verfahrbewegungen
Bezugspunkte
Achsrichtungen:
„
X-Achse: der Querschlitten wird als
X-Achse bezeichnet – alle angezeigten
und eingegebenen X-Werte werden
als Durchmesser betrachtet.
„
Z-Achse: der Bettschlitten wird als
Z-Achse bezeichnet.
„
Y-Achse: die senkrecht zur X- und
Z-Achse stehende Achse wird als
Y-Achse bezeichnet.
Verfahrbewegungen:
„
Bewegungen in + Richtung gehen
vom Werkstück weg
„
Bewegungen in – Richtung gehen
zum Werkstück hin
„
Der Maschinen-Nullpunkt (M) ist der
Ursprung des Maschinen-Koordinaten-
systems. In der Regel liegt der
Maschinen-Nullpunkt im Schnittpunkt
der Z-Achse mit der Spindelfläche.
„
Der Werkstück-Nullpunkt (W) ist der
Ursprung des Werkstück-Koordinaten-
systems. In der Regel liegt der Werk-
stück-Nullpunkt im Schnittpunkt der
Z-Achse mit der Planfläche.
