XY-Konturen programmieren
3
Abschnittskennung STIRN_Y programmieren
Programmier-Hinweise
Definieren Sie XY-Stirnflächenkonturen innerhalb der Fertigteilbeschrei-
bung.
Das Schlüsselwort STIRN_Y X.. Z.. C.. leitet eine Konturbeschreibung
ein. Z.. definiert die Referenzebene, C die Spindelposition.
Beschreiben Sie mehrere XY-Stirnflächenkonturen mit der gleichen Refe-
renzebene nacheinander im Abschnitt STIRN_Y .. .
Eine XY-Stirnflächenkontur mit abweichender Referenzebene beginnen
Sie mit einem weiteren STIRN_Y .. .
G308 definiert den Konturanfang, G309 das Konturende. Das ist die Vor-
aussetzung, um verschachtelte Konturen zu programmieren.
8
Cursor auf gewünschte Position
im Abschnitt FERTIGTEIL positio-
nieren
8

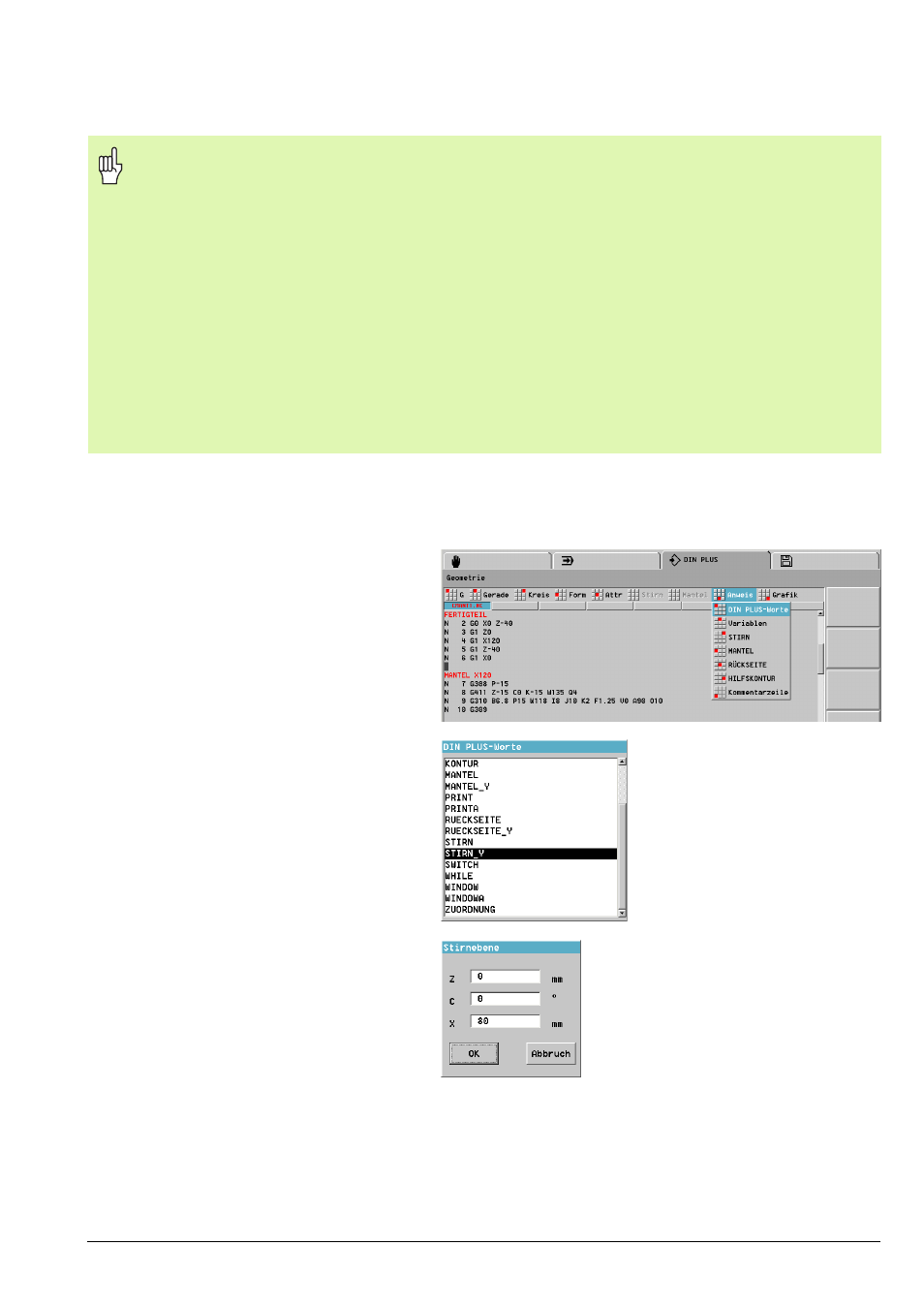

Im Geometrie-Menü den Menü-
punkt Anweis > DIN PLUS-Worte
wählen
8
Auswahlbox DIN PLUS-Worte:
STIRN_Y
auswählen
8
Dialogbox Stirnebene:
X: Flächendurchmesser zur
Schnittbegrenzung
Z: Referenzebene
C: Spindelposition
8
Taste Ins drücken oder Schaltflä-
che OK betätigen
