HEIDENHAIN CNC PILOT 4290 V7 Werkzeugverwaltung 10.2
Werkzeug-Identnummer und Werkzeugtyp 2
„
Die Wkz-Identnummer (Wkz-Id) kennzeichnet das Werkzeug eindeutig. In
Revolverlisten, etc. ist die Wkz-Id die Referenz zur Werkzeug-Datenbank.
„
Der dreistellige Werkzeugtyp beschreibt die Art des Werkzeugs und definiert
die Hauptbearbeitungsrichtung.
Verwenden Sie die Wkz-Identnummer oder den Werkzeugtyp bei der Auswahl
eines Werkzeugs als Suchschlüssel.

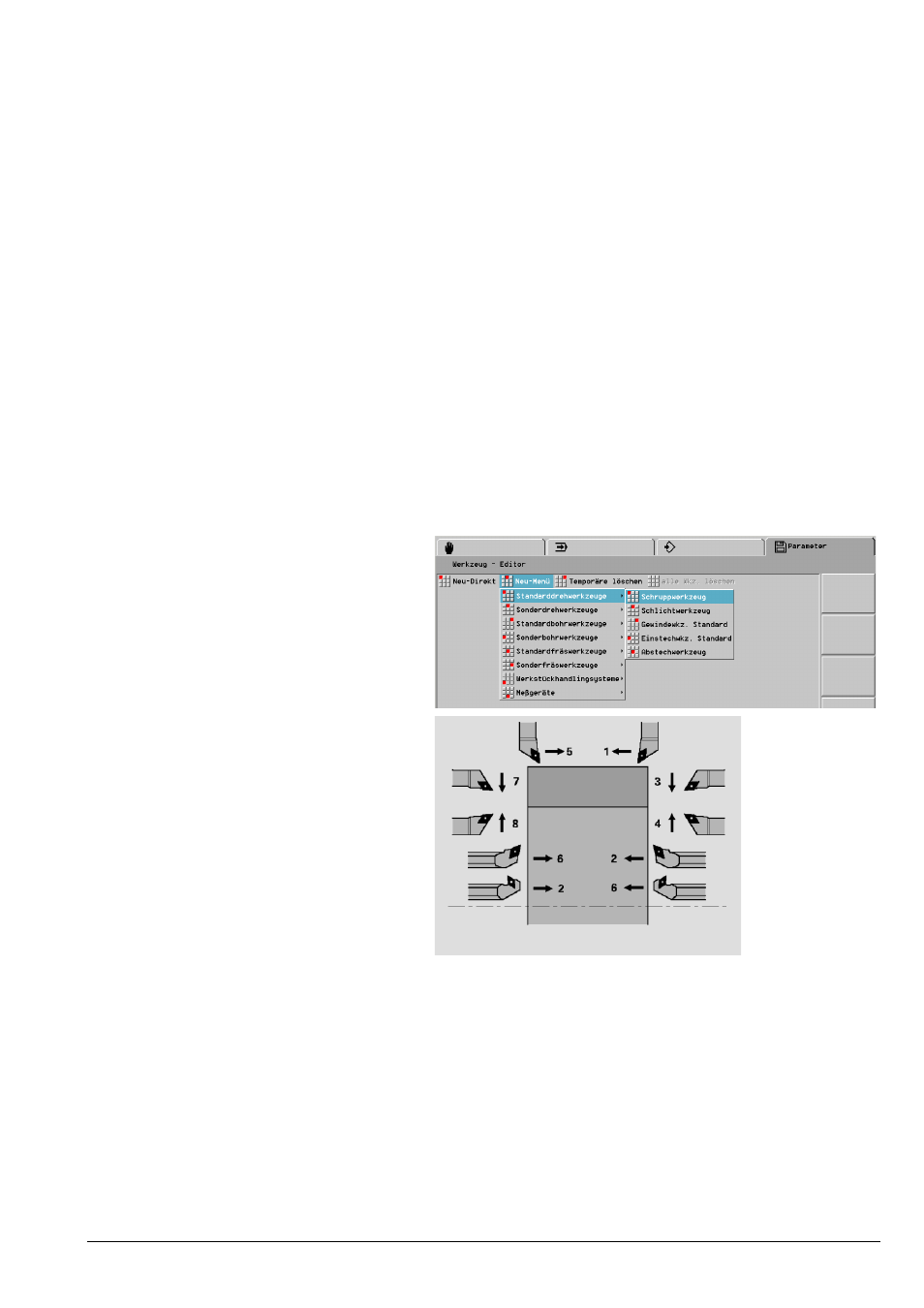

Aufbau des Werkzeugtyps
„
Erste Ziffer: Hauptgruppe
„
Zweite Ziffer: Untergruppe
„
Dritte Ziffer: Werkzeuglage/Hauptbearbeitungsrichtung
Beispiel Wkz-Typ 121
„
1** = Hauptgruppe: Standard-
drehwerkzeuge
„
12* = Untergruppe: Schlicht-
werkzeuge
„
121 = Werkzeuglage/Hauptbear-
beitungsrichtung: Außenbear-
beitung/–Z
