HEIDENHAIN CNC PILOT 4290 V7 Komplettbearbeitung 9.2

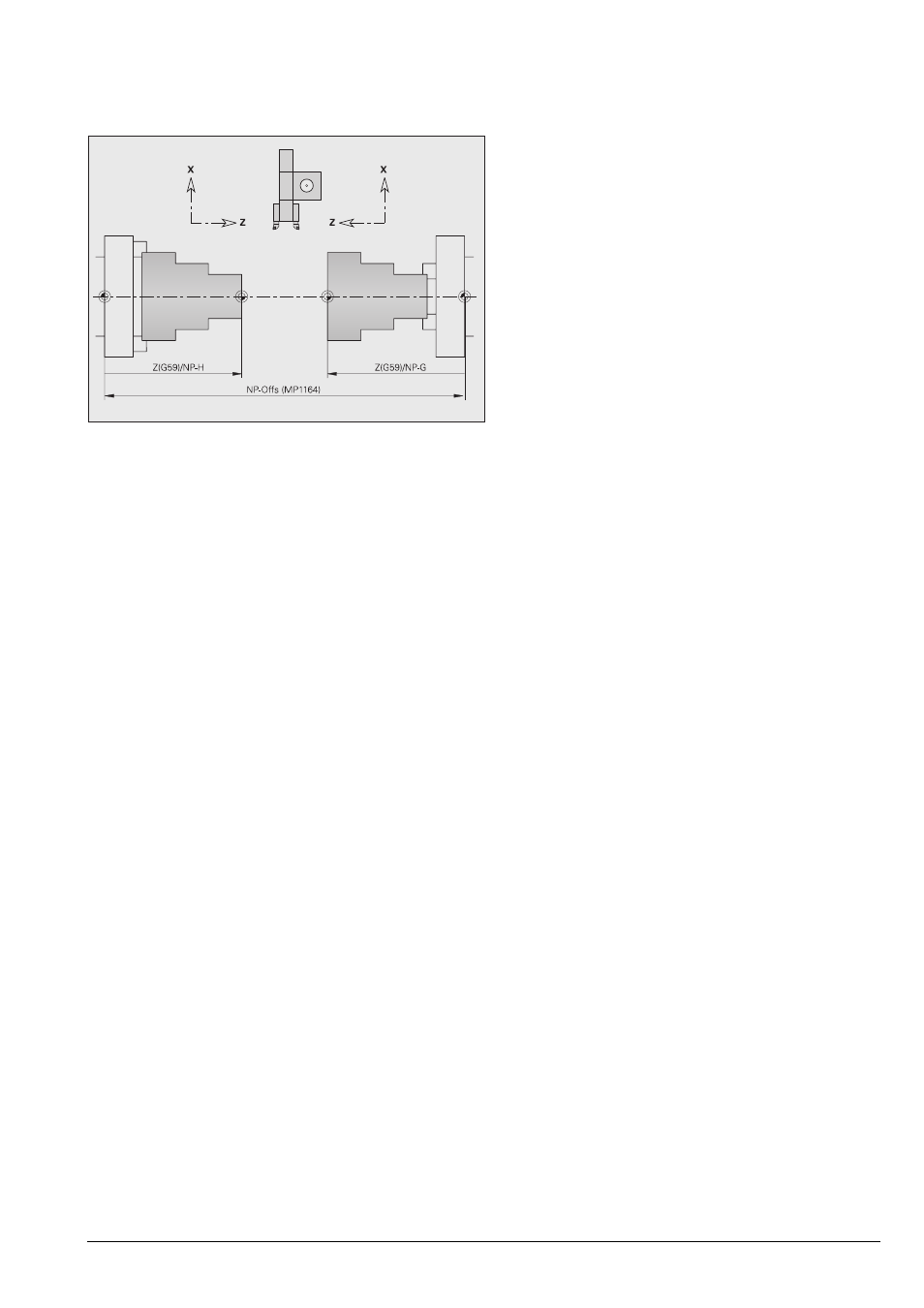

Referenzpunkte, Koordinatensystem 2
Maschinen-Nullpunkt: Bei der Vorderseitenbearbeitung gilt der Maschinen-Null-
punkt. Beim Übergang zur Rückseitenbearbeitung wird der Nullpunkt um den Null-
punkt-Offset verschoben (Maschinen-Parameter 1164, ..). Jetzt gilt der verscho-
bene Maschinen-Nullpunkt.
Werkstück-Nullpunkt: der CNC PILOT führt
„
den Werstück-Nullpunkt Hauptspindel und
„
den Werstück-Nullpunkt Gegenspindel
(siehe Einrichte-Parameter)
Werkstück-Nullpunkt verschieben: Die Einrichtefunktion Nullpunkt verschie-
ben und die Nullpunkt-Verschiebung mit G59 beziehen sich auf den aktiven Maschi-
nen-Nullpunkt.
„
Sie verschieben den Werstück-Nullpunkt Hauptspindel bei ausgeschalteter Rück-
seitenbearbeitung
„ Sie verschieben den Werstück-Nullpunkt Gegenspindel bei eingeschalteter
Rückseitenbearbeitung
Koordinatensystem
Ziel ist es, die Rückseitenbearbeitung nach dem gleichen Prinzip wie die Vordersei-
tenbearbeitung zu programmieren. Damit die Regel Bewegungen in positiver
Richtung gehen vom Werkstück weg auch für die Rückseitenbearbeitung gilt,
wird beim Einschalten der Rückseitenbearbeitung das Koordiantensystem gespie-
gelt.
