HEIDENHAIN CNC PILOT 4290 V7 Aufgaben und Lösungen 12.105

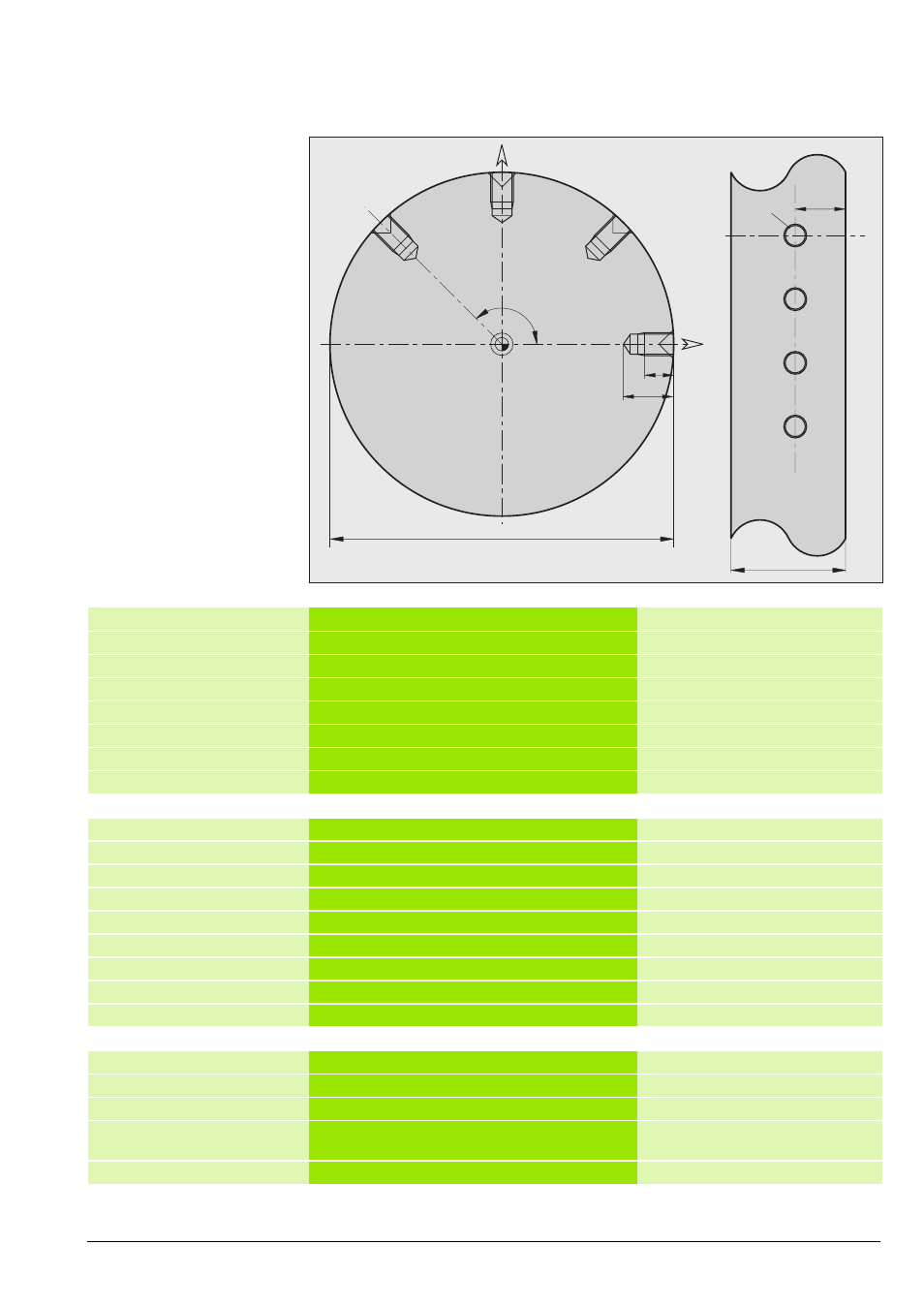

Lösung: Bohrmuster Mantelfläche
Gesamtprogramm %CMANT1.NC
PROGRAMMKOPF
...
Revolver-Belegung REVOLVER 1
T1 ID"321-1000.10" NC-Anbohrer
T3 ID"331-0680.10" Spiralbohrer
T5 ID"371-800.10" Gewindebohrer
Spannmittel SPANNMITTEL 1
Rohteil-Beschreibung ROHTEIL
N1 G20 X120 Z40 K0
Fertigteil-Beschreibung FERTIGTEIL
N2 G0 X0 Z-40
N3 G1 Z0
N4 G1 X120
N5 G1 Z-40
N6 G1 X0
Mantelflächenkontur MANTEL X120
N7 G308 P-15
N8 G411 Z-15 C0 K-15 W135 Q4
N9 G310 B6.8 P15 W118 I8 J10 K2 F1.25 V0
A90 O10
N10 G309
120
40
135°
10
15
15
M8
YK
XK
C=0°
