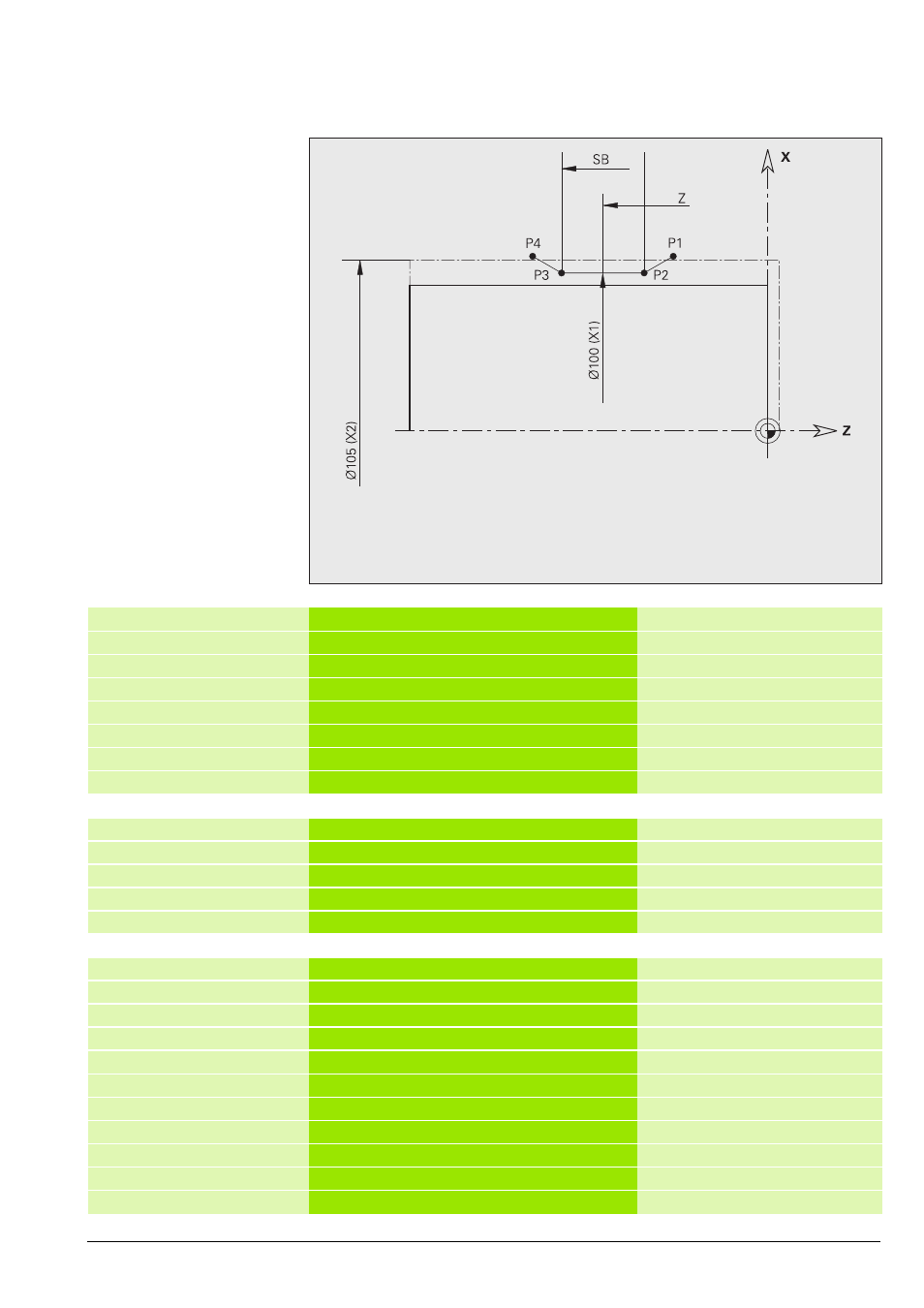

Lösung: Lünettensitz mit Hilfe eines Unterprogramms und der Variablen-
Programmierung erstellen
Hauptprogramm %LUNETTE.NC
PROGRAMMKOPF
#SCHLITTEN $1
...
Revolver-Belegung REVOLVER 1
T2 ID“111-35-080.1“ Schruppwerkzeug
...
Spannmittel SPANNMITTEL 1
Rohteil-Beschreibung ROHTEIL
N1 G20 X105 Z200 K2
Fertigteil-Beschreibung FERTIGTEIL
... Kontur-Startpunkt
Initialisierungsbefehle BEARBEITUNG
N20 G59 Z242 Nullpunktverschiebung
N21 G26 S4000 Drehzahlbegrenzung
N22 G14 Q0 Werkzeugwechselpunkt
N23 T2 Schruppwerkzeug
N24 G95 F0.2 G96 S220 M4 Technologiedaten
N25 G0 X200 Z0 Vorpositionieren
N26 L“LUNETTE“ V1 LA100 LB105 LC-80 LD20 UP-Aufruf
N27 G14 Q0 Werkzeugwechselpunkt
Programm-Ende N28 M30
ENDE
Rohteil: Ø 105 x 200
