HEIDENHAIN CNC PILOT 4290 V7 Maschine einrichten 11.4
Werkstück-Nullpunkt, Werkzeugwechselpunkt 4
Werkstück-Nullpunkt festlegen
Werkzeugwechselpunkt festlegen
8 Werkzeug einschwenken
8 Menüpunkt Einrichten > Null-
punkt-Versch
wählen

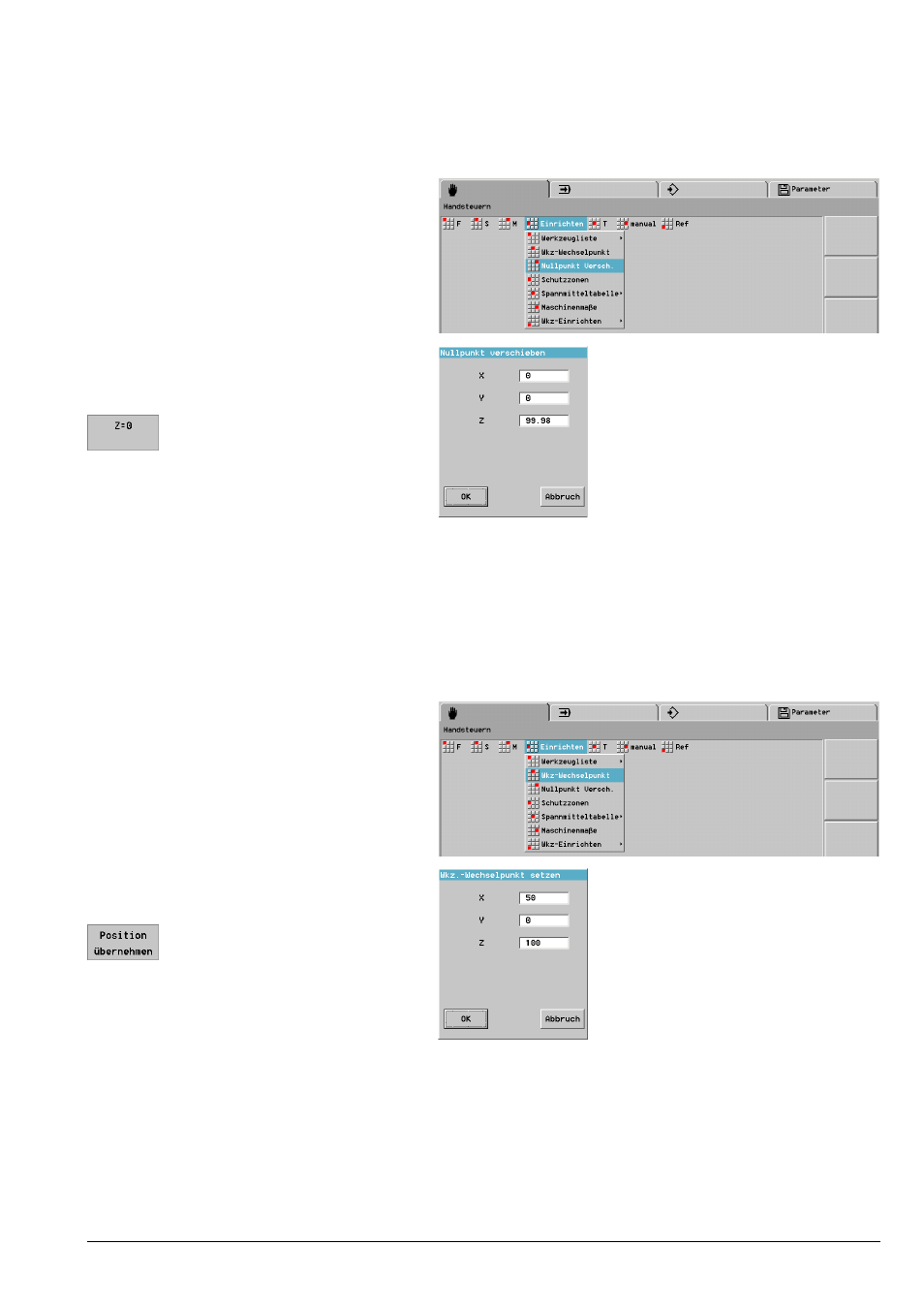

Dialogbox Nullpunkt verschieben:
8 Planfläche ankratzen
Ankratzposition als
Werkstück-Nullpunkt
übernehmen:
8 Softkey Z=0 drücken
8 Taste Ins drücken oder
Schaltfläche OK betäti-
gen
8 Revolver auf geeignete Position
fahren
8 Menüpunkt Einrichten > Wkz-
Wechselpunkt
wählen
Dialogbox Wkz.-Wechselpunkt
setzen:
Revolverposition als
Werkzeugwechselpunkt
übernehmen:
8 Softkey Position über-
nehmen drücken
8 Taste Ins drücken oder
Schaltfläche OK betäti-
gen
