HEIDENHAIN CNC PILOT 4290 V7 C-Achs-Programmierung 7.1
Die C-Achse 1

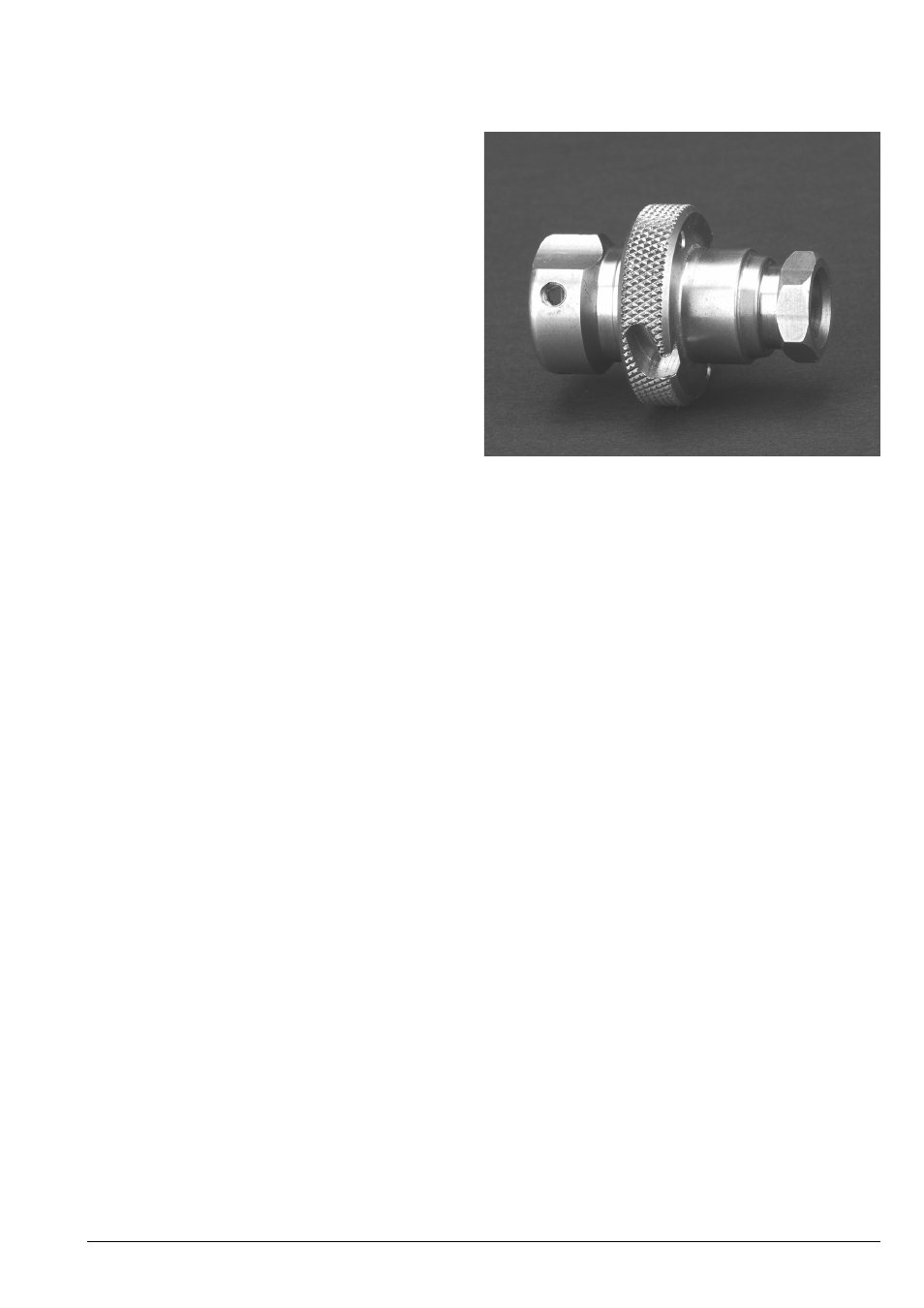

Die C-Achse ist die Rundachse um die
Z-Achse. Mit der C-Achse in Kombina-
tion mit angetriebenen Werkzeugen
erstellen Sie auf der Stirnfläche und auf
der Mantelfläche Bohrungen und füh-
ren Fräsbearbeitungen durch.
Bei der
„
Stirnflächenbearbeitung interpoliert
die C-Achse linear oder zirkular mit der
X-Achse. Gleichzeitig kann die
Z-Achse zugestellt werden.
„
Mantelflächenbearbeitung interpo-
liert die C-Achse linear oder zirkular
mit der Z-Achse. Gleichzeitig kann die
X-Achse zugestellt werden.
Programmierung einer C-Achs-Bearbeitung
8 Bearbeitungsebene festlegen
8 Position und Kontur der Bohrung bzw. der zu fräsenden Figur im Abschnitt
FERTIGTEIL
beschreiben
8 Bohr- oder Fräsbearbeitung im Abschnitt BEARBEITUNG programmieren
Für Standardfiguren wie Rechteck, Kreis, Vieleck, etc. und für Bohr- und Figurmu-
ster stehen Makros zur Verfügung.
