HEIDENHAIN CNC PILOT 4290 V7 C-Achs-Programmierung 7.6

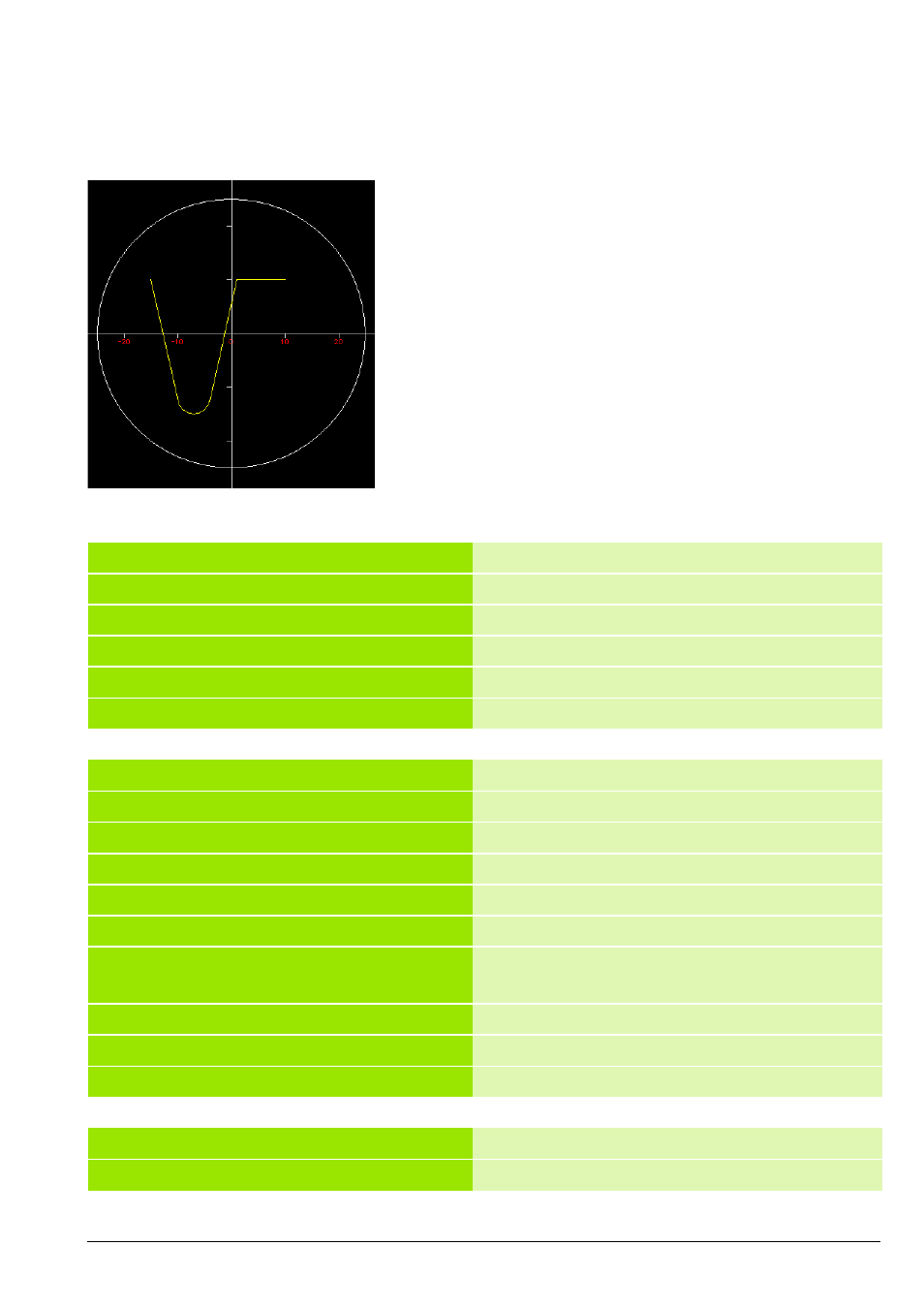

Beispiel: Stirnflächenkontur programmieren 6
Buchstaben „V“ darstellen
Beispiel-Sätze:
PROGRAMMKOPF
REVOLVER 1
SPANNMITTEL 1
ROHTEIL
N 1 G20 X50 Z80 K2
FERTIGTEIL
. . .
STIRN Z0 Referenzebene ist Z=0
N 50 G308 P–3 Konturanfang, Tiefe 3 mm
N 51 G100 XK-15 YK10
N 52 G101 XK-10 YK-12 B0
N 53 G103 XK-4.0725 YK-12.6555
R3 J-12
N 54 G101 XK1 YK10
N 55 G101 XK10
N 56 G309 Konturende
BEARBEITUNG
ENDE
