HEIDENHAIN CNC PILOT 4290 V7 C-Achs-Programmierung 7.11

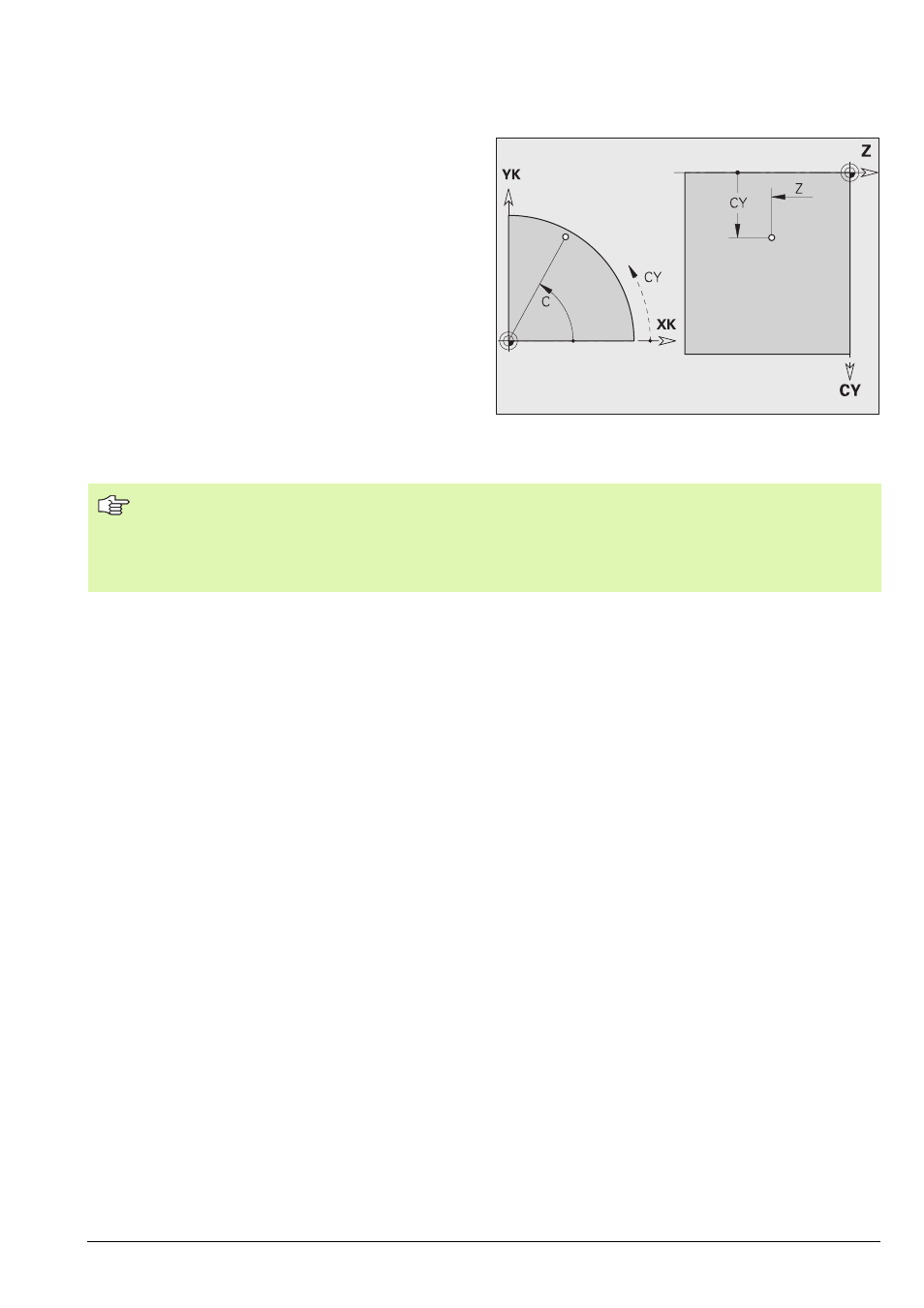

Koordinatensysteme der Mantelfläche 10
Polarkoordinaten:
„
Z und der Winkel C definieren einen
Punkt auf der Mantelfläche
„
Zi und Ci (inkrementaler Winkel) bezie-
hen sich auf den vorhergehenden
Punkt
Zylinderkoordinaten:
„
Z und das Streckenmaß CY definieren
einen Punkt auf der Mantelfläche
„
Zi und CYi (inkrementales Strecken-
maß) beziehen sich auf den vorherge-
henden Punkt
Das Steckenmaß CY ist die Länge bezogen auf den Referenzdurchmes-
ser (Referenzebene) der Mantelflächenkontur in mm. Der Referenzdurch-
messer wird bei der Geometrie-Programmierung mit dem Schlüsselwort
MANTEL X..
festgelegt und im Abschnitt BEARBEITUNG mit G120 definiert.
