HEIDENHAIN CNC PILOT 4290 V7 DIN PLUS 4.18
Grundelemente der Drehkontur 18
Konturübergang
Der Parameter Fase/Verrundung B legt den Übergang zum nächsten Konturele-
ment fest.
„
keine Eingabe: tangentialer Übergang
„
B=0: nicht-tangentialer Übergang
„ B>0: Rundung als Übergang; B=Radius der Rundung
„
B<0: Fase als Übergang; B=Breite der Fase
„
Programmieren Sie den theoretischen Endpunkt des Konturelements,
wenn Sie eine Fase/Verrundung als Übergang zum nächsten Konturele-
ment verwenden.
„
Die Fase/Rundung darf nicht das Grundelement eliminieren. Es muss
immer ein Restteil des Grundelements vorhanden sein.

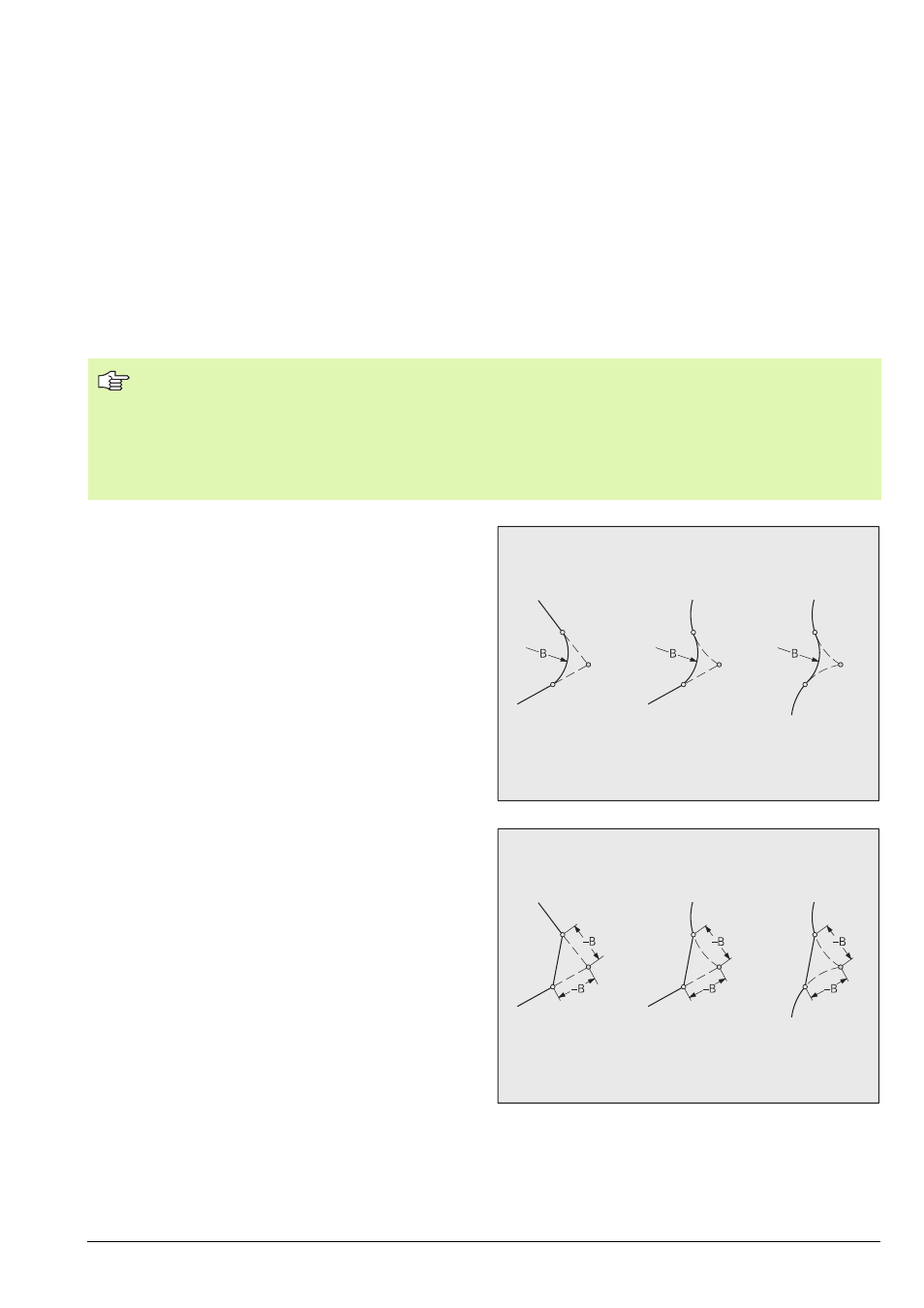

Eine Rundung können Sie als Übergang
zwischen folgenden Konturelementen
programmieren:
„
Kreisbogen – Gerade
„
Gerade – Gerade
„
Gerade – Kreisbogen
„
Kreisbogen – Kreisbogen
Der Parameter B gibt den Radius an. Die
Übergänge sind auf beiden Seiten tan-
gential.
Eine Fase können Sie als Übergang zwi-
schen folgenden Konturelementen pro-
grammieren:
„
Kreisbogen – Gerade
„
Gerade – Gerade
„
Gerade – Kreisbogen
„
Kreisbogen – Kreisbogen
Der Parameter B gibt die Abschnittlänge
auf dem Grundelement an. Die Abschnitt-
längen sind auf beiden Seiten gleich lang.
