HEIDENHAIN CNC PILOT 4290 V7 DIN PLUS
4.15
Abschnitt FERTIGTEIL
15
Dieser Abschnitt beschreibt die Fertigteilkontur. Bei der Programmierung der Bear-
beitungszyklen legen Sie den zu bearbeitenden Konturabschnitt durch Referenzen
auf die Fertigteilkontur fest.

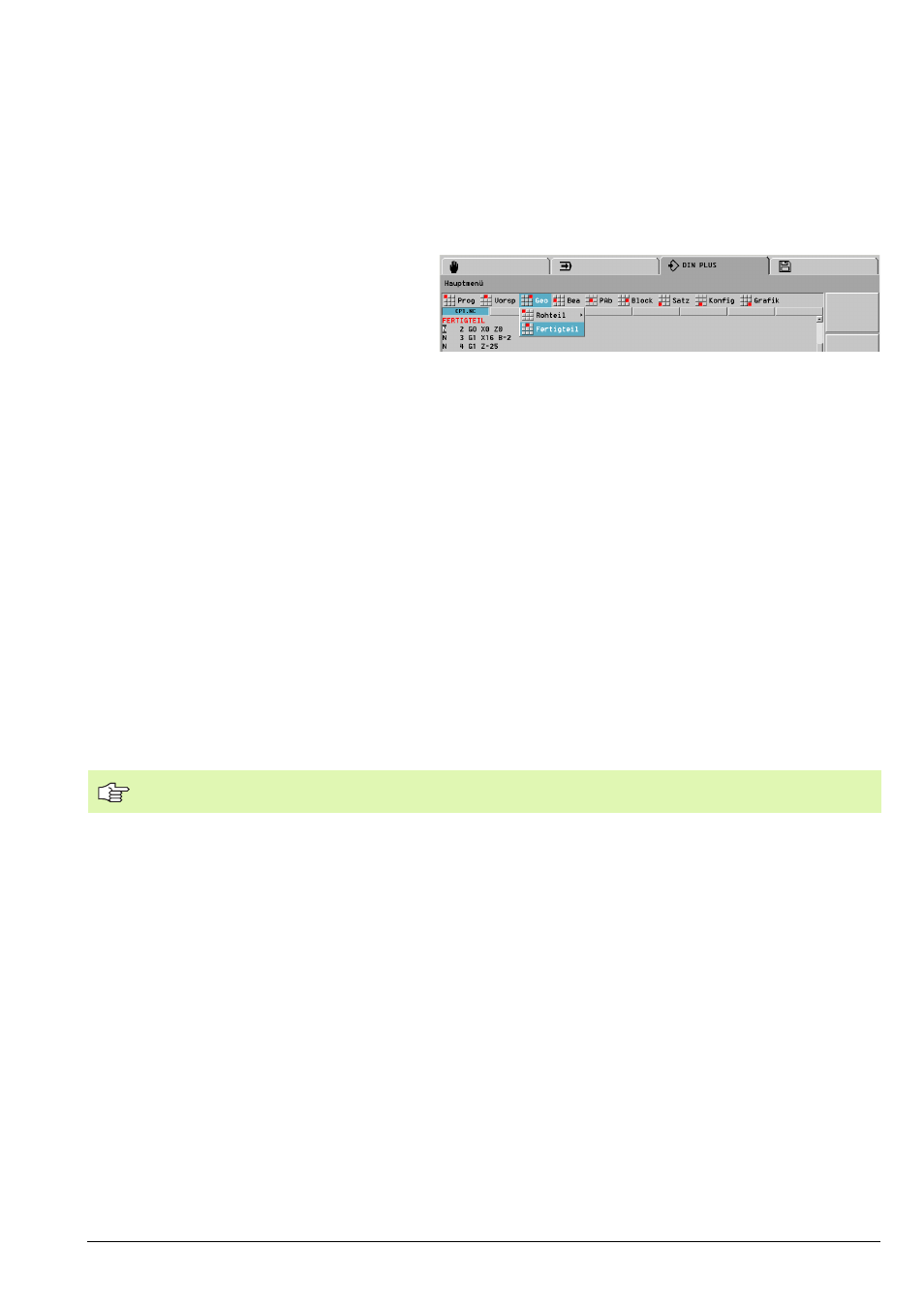

Abschnitt Fertigteil anwählen
8
Menüpunkt: Geo > Fertigteil
wählen
Fertigteil programmieren
8
Legen Sie den Startpunkt (G0) an einen Übergang von der Innen- zur Aussenbe-
arbeitung.
8
Beschreiben Sie die Kontur vom Startpunkt aus mit Geraden (G1) und Kreisbögen
(G2, G3, G12, G13) in „einem Zug“. Berücksichtigen Sie dabei:
Es wird immer der Zielpunkt programmiert
Als Übergang zum nächsten Element können Sie eine Fase oder Verrundung
programmieren (Parameter B)
Programmieren Sie eine geschlossene Kontur. (Andernfalls schließt der
CNC PILOT die Kontur achsparallel.)
8
Freistiche, Einstiche und Gewinde werden den Kontur-Grundelementen
überlagert.
8
Sie können den Konturelementen Sondervorschübe oder Aufmaße zuordnen.
Definieren Sie den Anfangspunkt einer Konturbeschreibung mit G0 X.. Z.. .
