HEIDENHAIN CNC PILOT 4290 V7 DIN PLUS 4.43

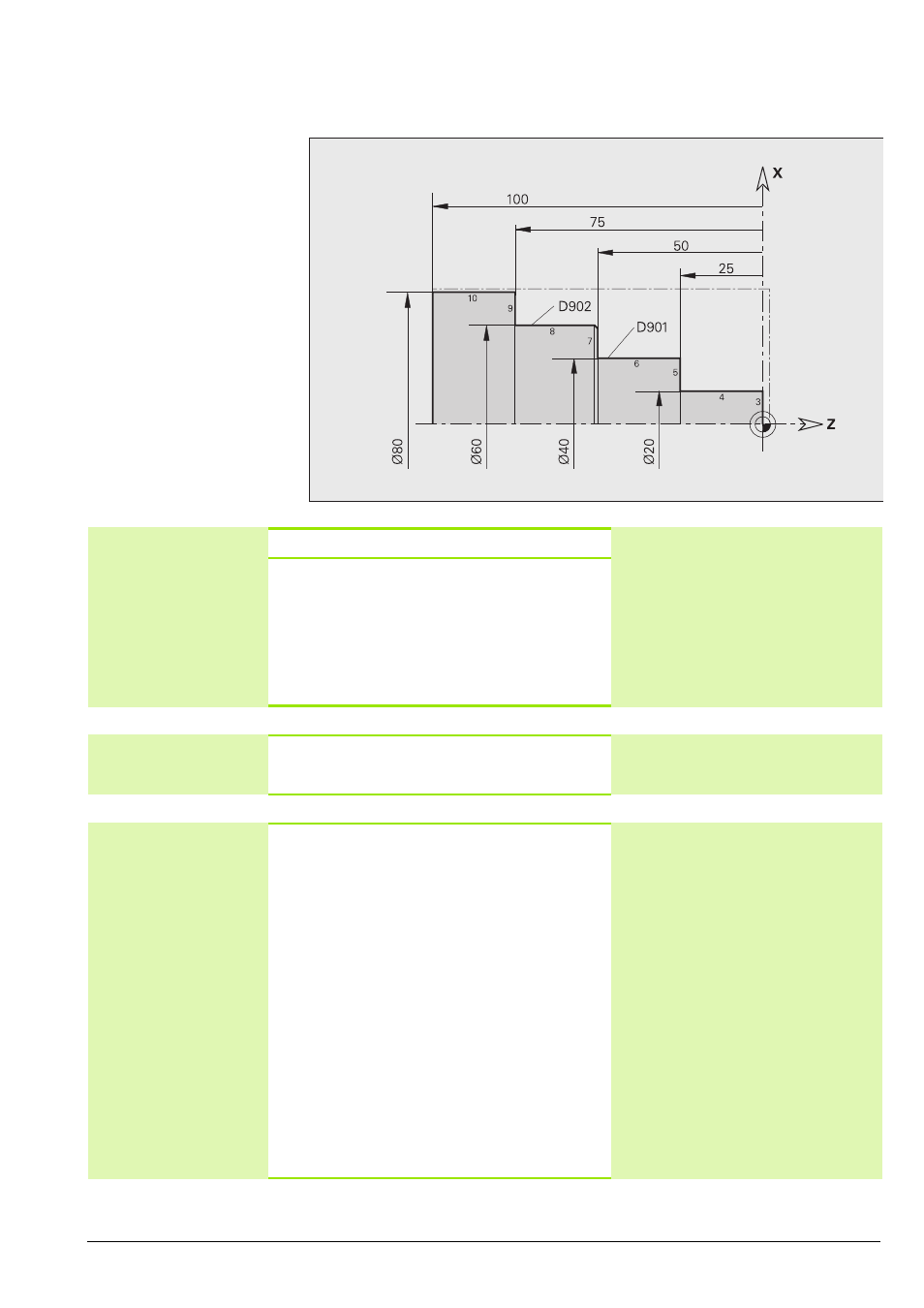

Beispiel: Additive Korrektur im Bearbeitungsteil programmieren 41
%BSPKORR1.NC
PROGRAMMKOPF
...
REVOLVER 1
T4 ID“121-35-040.1“ Schlichtwerkzeug
...
ROHTEIL
N1 G20 X81 Z102 K2
FERTIGTEIL
N2 G0 X0 Z0 Kontur-Startpunkt
N3 G1 X20
N4 G1 Z-25
N5 G1 X40
N6 G1 Z–50
N7 G1 X60 B–1
N8 G1 Z–75
N9 G1 X80
N10 G1 Z–100
N11 G1 X0 Kontur schließen
N12 G1 Z0
Unbemaßte Fase
Unbemaßte Fase 1 x 45°
