HEIDENHAIN CNC PILOT 4290 V7 Aufgaben und Lösungen 12.5

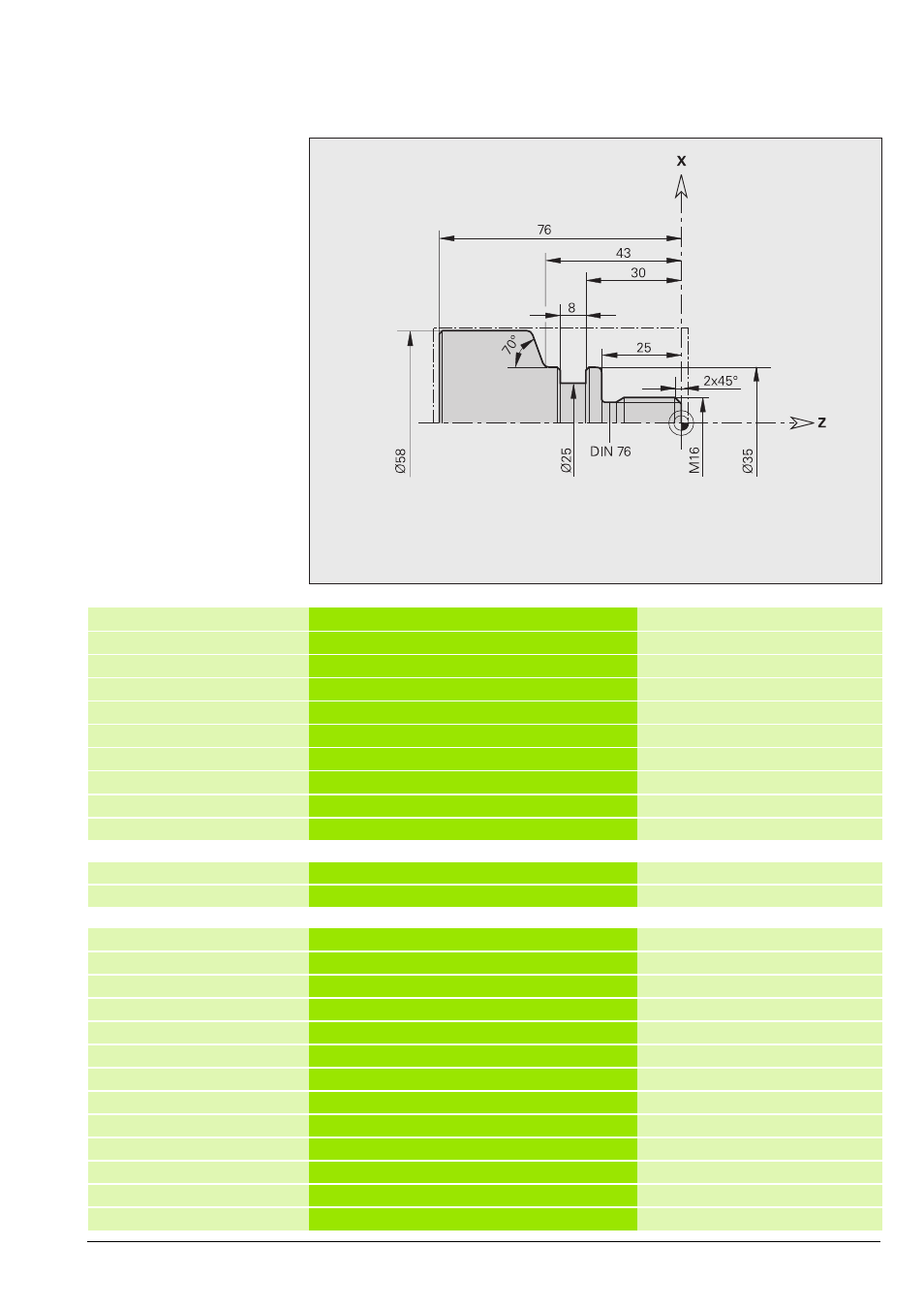

Lösung: Schraube (Konturbeschreibung)
Gesamtprogramm %CP1.NC
PROGRAMMKOPF
...
Revolver-Belegung REVOLVER 1
T2 ID“111-80-080.1“ Schruppwerkzeug
T4 ID“111-55-080.1“ Schruppen – Freistich
T6 ID“121-35-040.1“ Schlichtwerkzeug
T8 ID“151-600.2“ Stechwerkzeug
T10 ID“141-200.2“ Gewindewerkzeug
Spannmittel SPANNMITTEL 1
Rohteil-Beschreibung ROHTEIL
N1 G20 X60 Z80 K2
Fertigteil-Beschreibung FERTIGTEIL
N2 G0 X0 Z0 Kontur-Startpunkt
N3 G1 X16 B-2 Gerade mit Fase
N4 G1 Z-25
N5 G25 H7 I1.5 K7 Freistich überlagern
N6 G37 Q2 Gewinde überlagern
N7 G1 X35 B2 Gerade mit Rundung
N8 G1 Z-43 B2
N9 G22 Z-30 I25 Ki-8 B-1 Einstich überlagern
N10 G1 X58 A70 B2 Gerade mit Winkel
N11 G1 Z-76 B-1 Gerade mit Fase
N12 G1 X0
N13 G1 Z0
Unbemaßte Fasen 1 x 45°
Unbemaßte Radien 2 mm
DIN 76 (l = 1.5; K = 7) Werkstoff: ST 60-2
Rohteil: Ø 60 x 80
