HEIDENHAIN CNC PILOT 4290 V7 Aufgaben und Lösungen 12.19

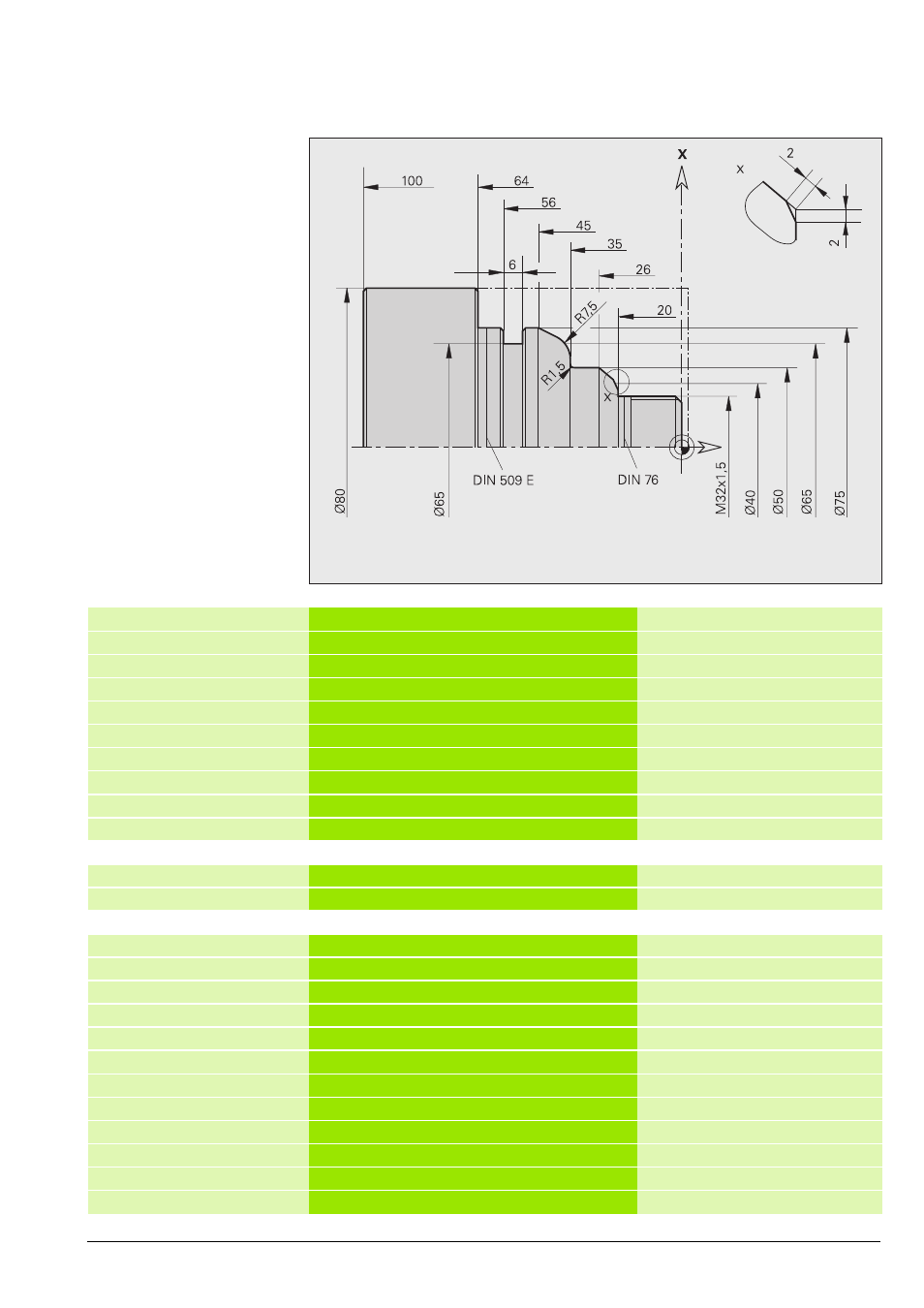

Lösung: Zapfen (Konturbeschreibung)
Gesamtprogramm %CP3.NC
PROGRAMMKOPF
...
Revolver-Belegung REVOLVER 1
T2 ID“111-80-080.1“ Schruppwerkzeug
T4 ID“111-55-080.1“ Schruppen – Freistich
T6 ID“121-35-040.1“ Schlichtwerkzeug
T8 ID“151-600.2“ Stechwerkzeug
T10 ID“141-200.2“ Gewindewerkzeug
Spannmittel SPANNMITTEL 1
Rohteil-Beschreibung ROHTEIL
N1 G20 X80 Z105 K2
Fertigteil-Beschreibung FERTIGTEIL
N2 G0 X0 Z0 Kontur-Startpunkt
N3 G1 X32 B-2 Gerade mit Fase
N4 G1 Z-20
N5 G25 H7 I1.5 K5.2 Freistich überlagern
N6 G37 Q1 F1.5 P0.92 Feingewinde überlagern
N7 G1 X40 B-2 Gerade mit Fase
N8 G1 X50 Z-26
N9 G1 Z-35 B1.5 Gerade mit Rundung
N10 G1 X65 B7.5 Gerade mit Rundung
N11 G1 X75 Z-45
N12 G1 Z-64
Unbemaßte Fasen 1 x 45°
Unbemaßte Radien 1 mm Werkstoff: CK 45
Rohteil: Ø 80 x 105
