HEIDENHAIN CNC PILOT 4290 V7 DIN PLUS
4.2
DIN PLUS Programmstruktur
2

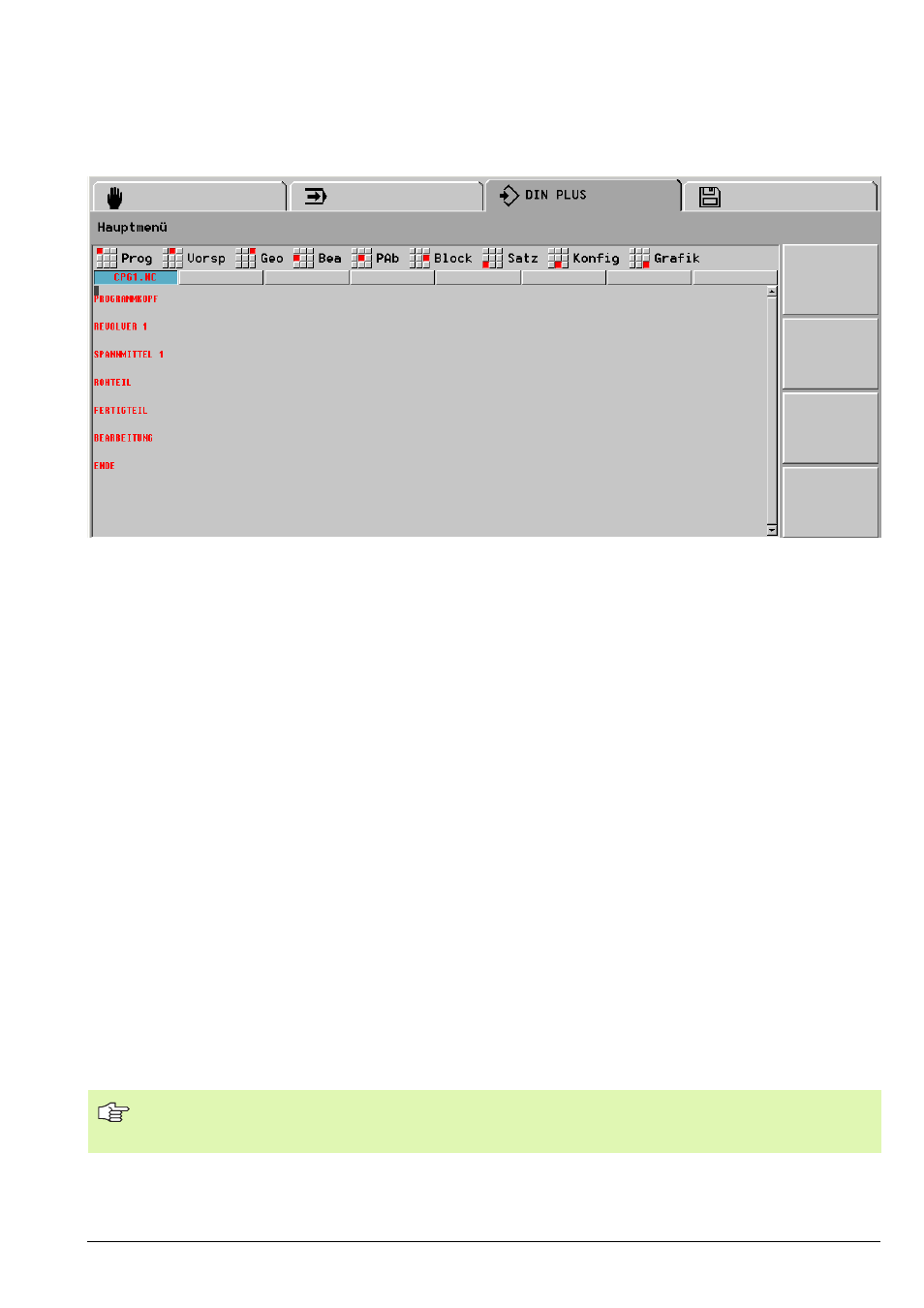

Programmabschnitte
Programmabschnitte werden duch Festworte eingeleitet.
PROGRAMMKOPF
Einrichteinformationen
Maßsystem metrisch oder inch
REVOLVER n
Werkzeuge werden durch Referenzen auf die Werkzeug-
Datenbank definiert und einer Revolverposition zugeord-
net
Für jeden Werkzeugträger wird ein Abschnitt REVOLVER n
(n: 1, 2, ...) angelegt
SPANNMITTEL n
Spannmittel werden durch Referenzen auf die Spannmit-
tel-Datenbank definiert und der Spindel zugeordnet
Für jede Spindel, die das Werkstück aufnimmt, kann ein
Abschnitt SPANNMITTEL n (n: 1, 2, ...) angelegt werden
ROHTEIL
Beschreibt das verwendete Rohteil (Stange, Rohr oder
beliebige Kontur)
FERTIGTEIL
Beschreibt die Fertigteilkontur
BEARBEITUNG
Beinhaltet alle Verfahr- und Maschinenbefehle zur Bear-
beitung des Werkstücks
ENDE
Abschluss des NC-Programms
Die Spannmittel-Daten werden ausschließlich in der Simulation ausgewer-
tet. Sie haben keinen Einfluss auf den Programmablauf.
