HEIDENHAIN CNC PILOT 4290 V7 Aufgaben und Lösungen 12.77

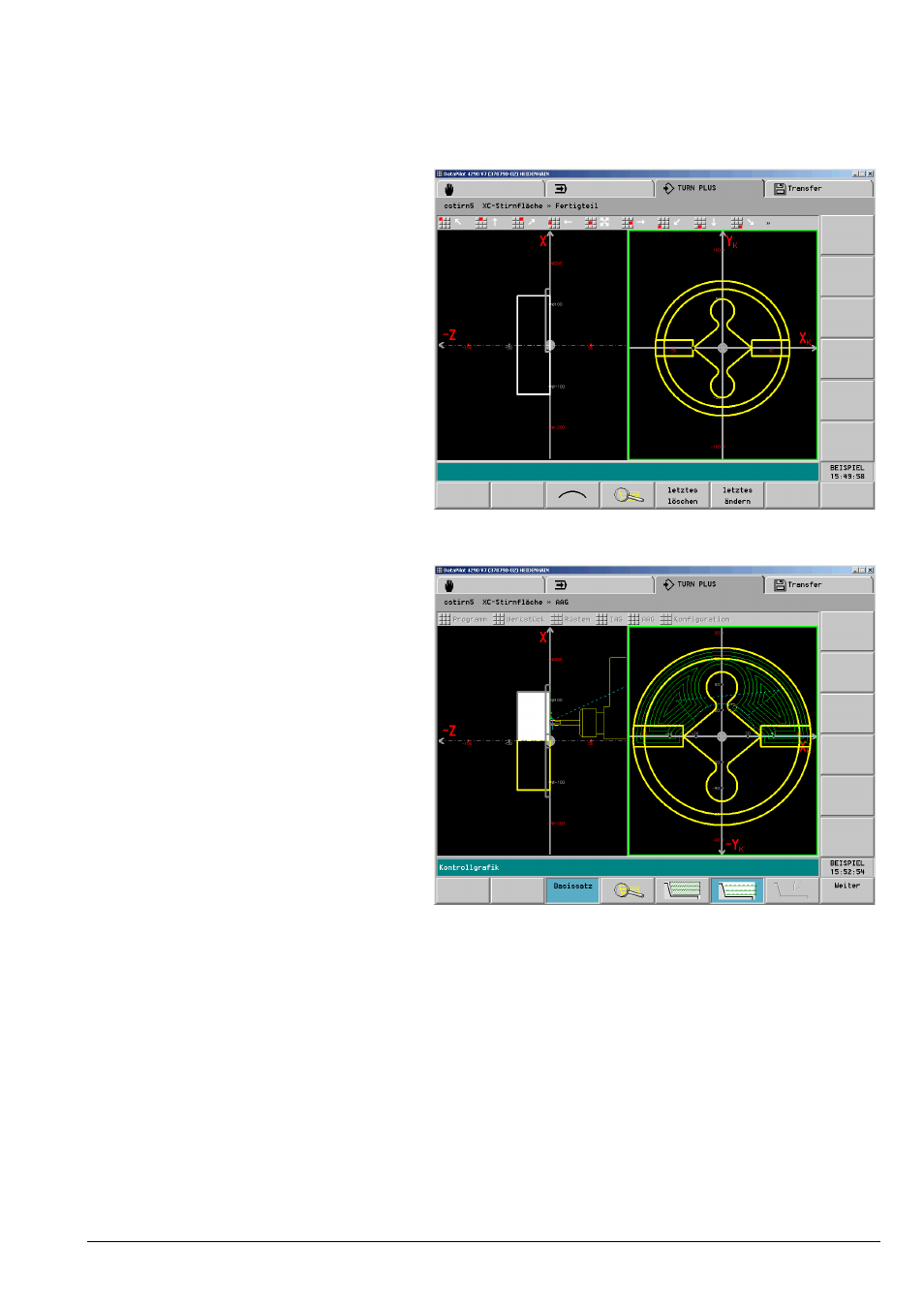

Schema: Kontur als Insel fräsen
Untere Tasche Programmieren:
8 Menüpunkt Figur > Kontur wäh-
len
8 Referenzebene festlegen
8 Linken inneren Bereich der
Tasche Element für Element
definieren
8 Rechten inneren Bereich der
Tasche durch Duplizieren und
Spiegeln erzeugen
8 Tasche so vervollständigen, dass
die Stirnfläche umschlossen
wird
8 Tiefe der Tasche definieren
Arbeitsplan generieren:
8 Menüpunkt AAG wählen und den
Arbeitsplan generieren
