HEIDENHAIN CNC PILOT 4290 V7 DIN PLUS 4.13
Abschnitt ROHTEIL 13
Der CNC PILOT unterstützt folgende Formen der Rohteilprogrammierung:
„
Stange G20 : definiert die Rohteilkontur eines Zylinders/Hohlzylinders
„
Gußteil G21 : generiert die Rohteilkontur aus der Fertigteilkontur zuzüglich dem
Aufmaß
„
Freie Kontur : Sie beschreiben die Rohteilkontur mit den Elementen der Dreh-
kontur.
Der CNC PILOT verwendet das Rohteil
„
als Ausgangskontur für die Konturnachführung
„
für die Darstellung in der Simulation
Rohteil programmieren

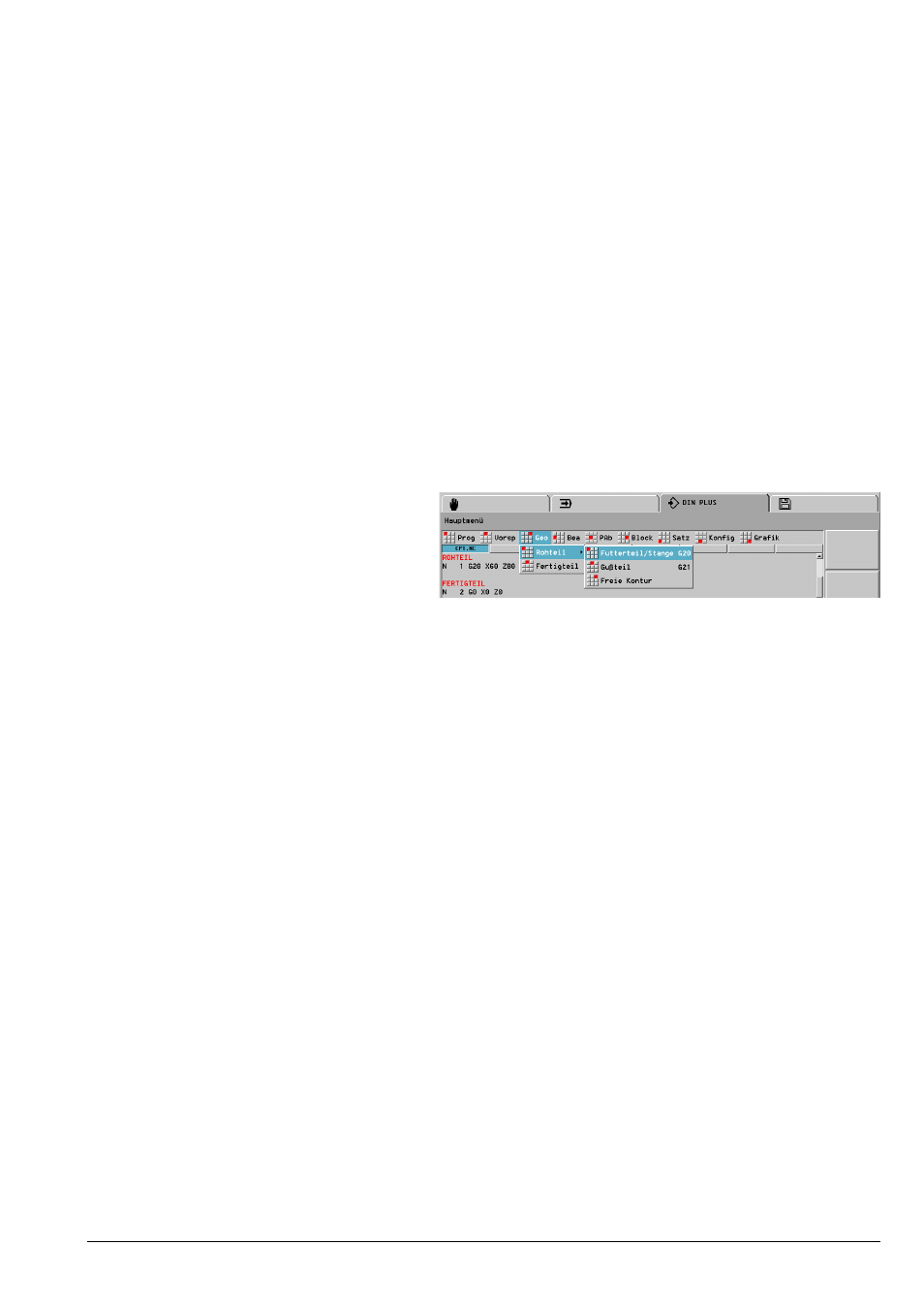

8 Menüpunkt: Geo > Rohteil > ...
dann
8 ... > Futterteil > Stange G20
oder
8 ... > Gußteil G21
oder
8 ... > Freie Kontur :
wählen
8 Rohteil beschreiben
