HEIDENHAIN CNC PILOT 4290 V7 Aufgaben und Lösungen 12.50

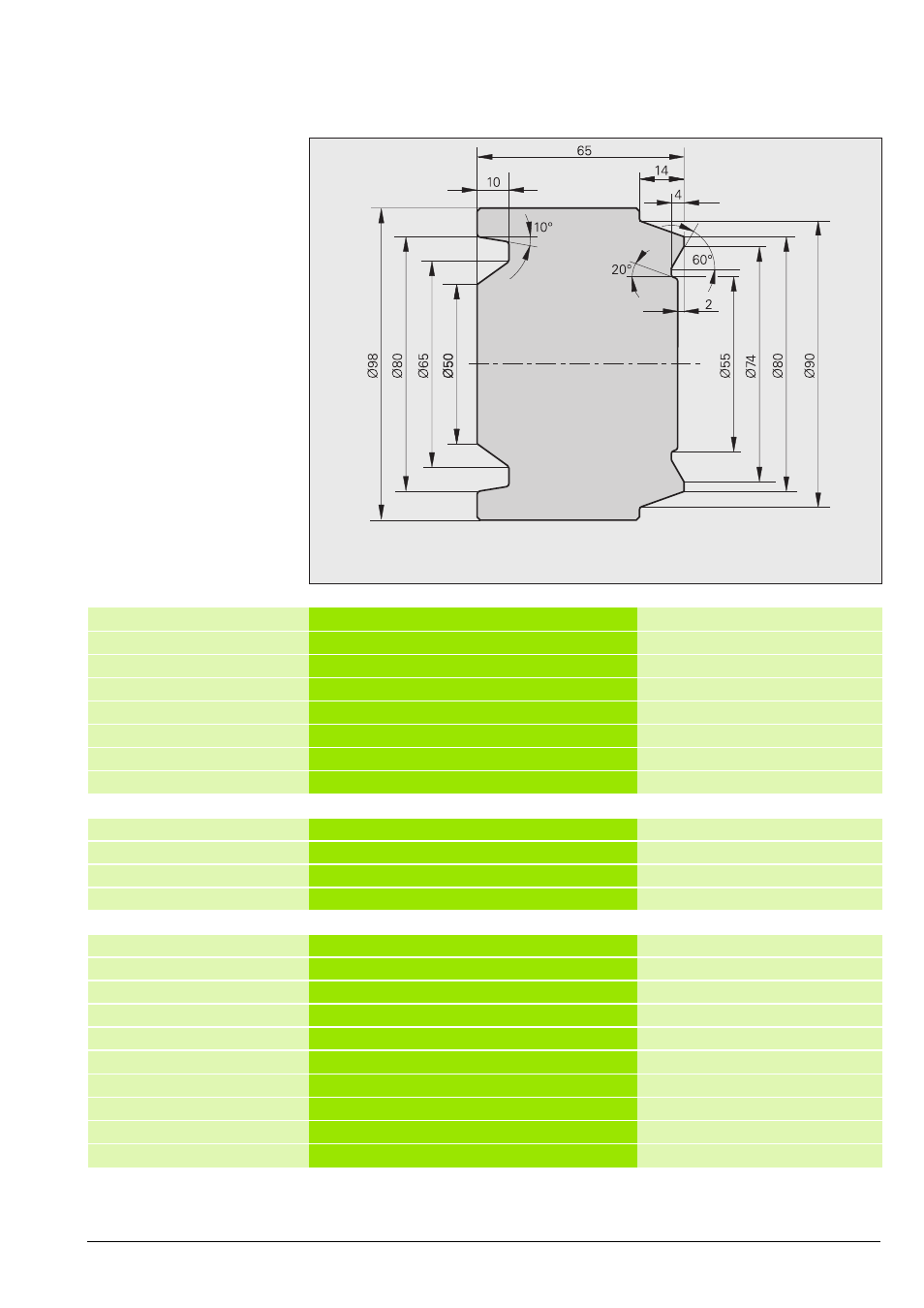

Lösung: Matrize
Gesamtprogramm %CP7.NC
PROGRAMMKOPF
...
Revolver-Belegung REVOLVER 1
T1 ID"111-80-080.1"
T2 ID"113-35-080.1"
T3 ID"121-35-040.1"
T4 ID"123-35-040.1"
Spannmittel SPANNMITTEL 1
Rohteil-Beschreibung ROHTEIL
N1 G20 X100 Z70 K2
Fertigteil-Beschreibung FERTIGTEIL
N2 G0 X0 Z-65
N3 G1 Z-2
N4 G1 X53.5441 B1
N5 G1 X55 Z-4 B1
N6 G1 X60.1436 B1
N7 G1 X74 Z0
N8 G1 X80
N9 G1 X90 Z-14 B1
N10 G1 X98 B-1
Unbemaßte Fasen 1 x 45°
Unbemaßte Radien 1 mm Werkstoff: Ck 45
Rohteil: Ø 100 x 70
