HEIDENHAIN CNC PILOT 4290 V7 C-Achs-Programmierung
7.3
Stirnflächenkontur programmieren
3
Abschnittskennung STIRN programmieren
Programmier-Hinweise
Definieren Sie Stirnflächenkonturen innerhalb der Fertigteilbeschreibung.
Das Schlüsselwort STIRN Z.. leitet eine Konturbeschreibung ein. Z.. defi-
niert die Referenzebene.
Beschreiben Sie mehrere Stirnflächenkonturen mit der gleichen Referen-
zebene nacheinander im Abschnitt STIRN Z.. .
Eine Stirnflächenkontur mit abweichender Referenzebene beginnen Sie
mit einem weiteren STIRN Z.. .
G308 definiert den Konturanfang, G309 das Konturende. Das ist die Vor-
aussetzung, um verschachtelte Konturen zu programmieren.
8
Cursor auf gewünschte Position
im Abschnitt FERTIGTEIL positio-
nieren
8
im Geometrie-Menü den Menü-
punkt Anweis > STIRN wählen
8

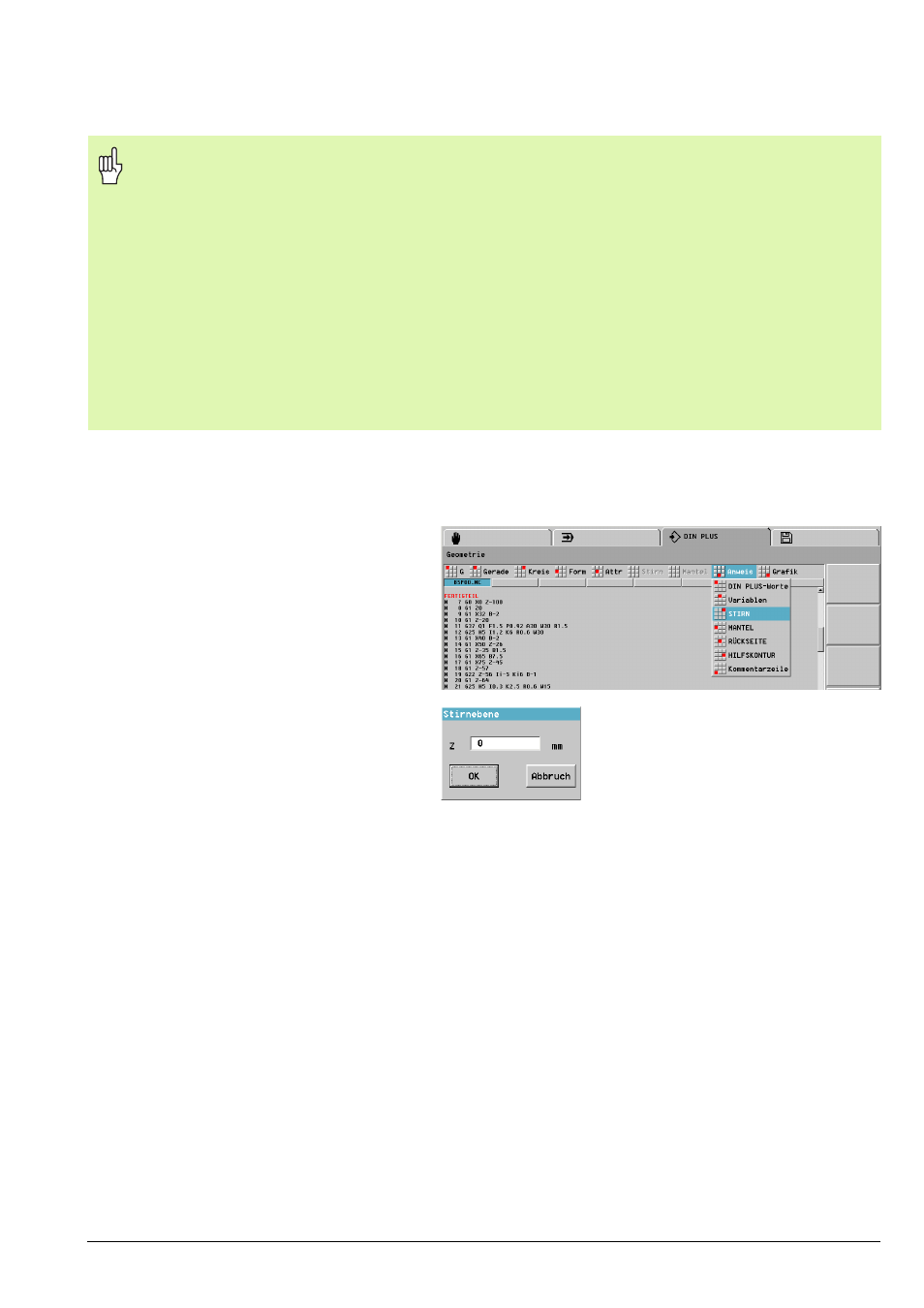

Dialogbox Stirnebene:
Z-Position der Referenzebene
eingeben
8
Taste Ins drücken oder Schaltflä-
che OK betätigen
