HEIDENHAIN CNC PILOT 4290 V7 Aufgaben und Lösungen
12.85
Lösung:

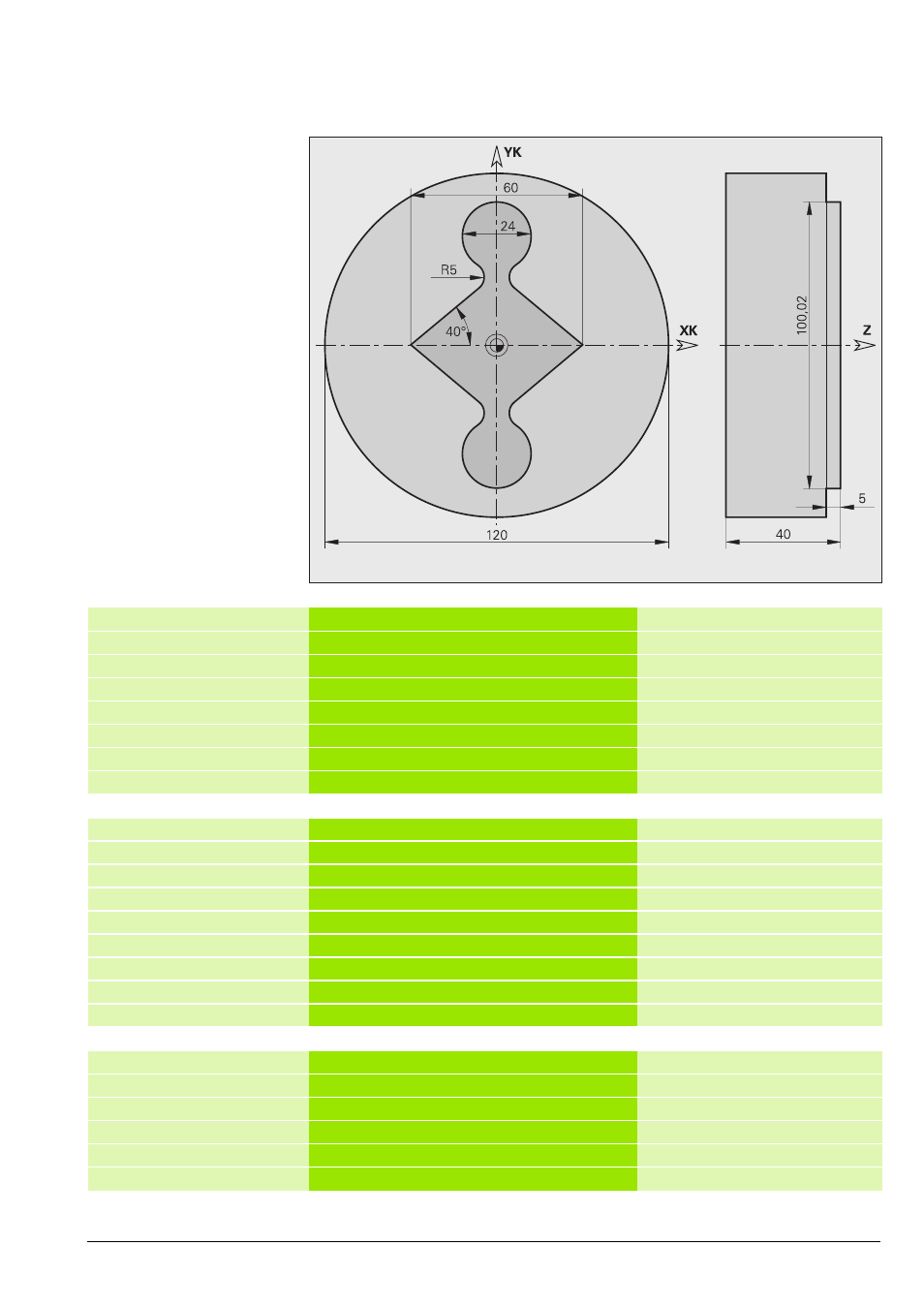

Kontur als Insel fräsen, schlichten und entgraten
Gesamtprogramm
%CSTIRN6.NC
PROGRAMMKOPF
...
Revolver-Belegung
REVOLVER 1
T1 ID"512-600.10"
Fräsen – Schruppen
T2 ID"512-1000.10"
Fräsen – Schlichten
T3 ID"612-1600-45.10"
Entgraten
Spannmittel
SPANNMITTEL 1
Rohteil-Beschreibung
ROHTEIL
N1 G20 X120 Z40 K0
Fertigteil-Beschreibung
FERTIGTEIL
N2 G0 X0 Z-40
N3 G1 Z0
N4 G1 X120
N5 G1 Z-40
N6 G1 X0
Stirnflächenkontur
STIRN Z0
Obere Tasche
N7 G308 P-5
N8 G100 XK-30 YK0
N9 G101 XK-6.1642 YK20.0006 B0
N10 G103 XK-6.6199 YK28.0012 I-9.3782 B0
N11 G102 XK0 YK50.01 I0 B0
