Vollkreis G374-Geo

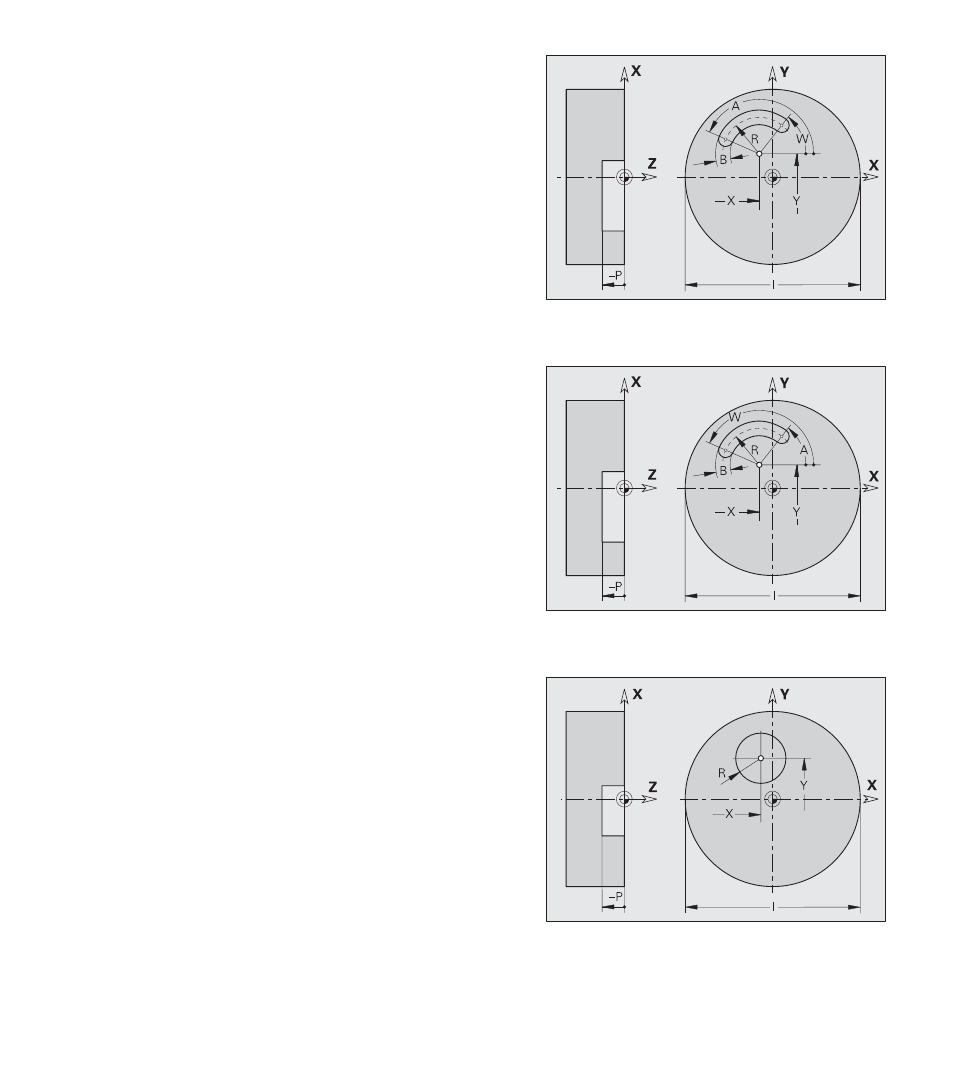

G374 definiert einen Vollkreis in der XY-Ebene.
Parameter
X, Y:
Kreismittelpunkt (X Radiusmaß)
R:
Radius des Kreises
P:
Tiefe/Höhe und Lage der Fräskontur – keine Eingabe: „P“
aus G308
■
P<0: Tasche
■
P>0: Insel
I:
Flächendurchmesser (zur Schnittbegrenzung)
■
keine Eingabe: „X“ aus Abschnittskennung
■
„I“ überschreibt „X“ aus Abschnittskennung
Zirkulare Nut G372/G373-Geo
G372/G373 definiert eine zirkulare Nut in der XY-Ebene.
■
G372-Geo zirkulare Nut im Uhrzeigersinn
■
G373-Geo zirkulare Nut im Gegen-Uhrzeigersinn
Parameter
X, Y:
Krümmungs-Mittelpunkt der Nut (X Radiusmaß)
R:
Krümmungs-Radius (Bezug: Mittelpunktbahn der Nut)
B:
Nutbreite
A, W:
Anfangswinkel, Endwinkel (Bezug: positive X-Achse) – de-
fault: 0°
P:
Tiefe/Höhe und Lage der Fräskontur – keine Eingabe: „P“
aus G308
■
P<0: Tasche
■
P>0: Insel
I:
Flächendurchmesser (zur Schnittbegrenzung)
■
keine Eingabe: „X“ aus Abschnittskennung
■
„I“ überschreibt „X“ aus Abschnittskennung
