Y-Achse
56

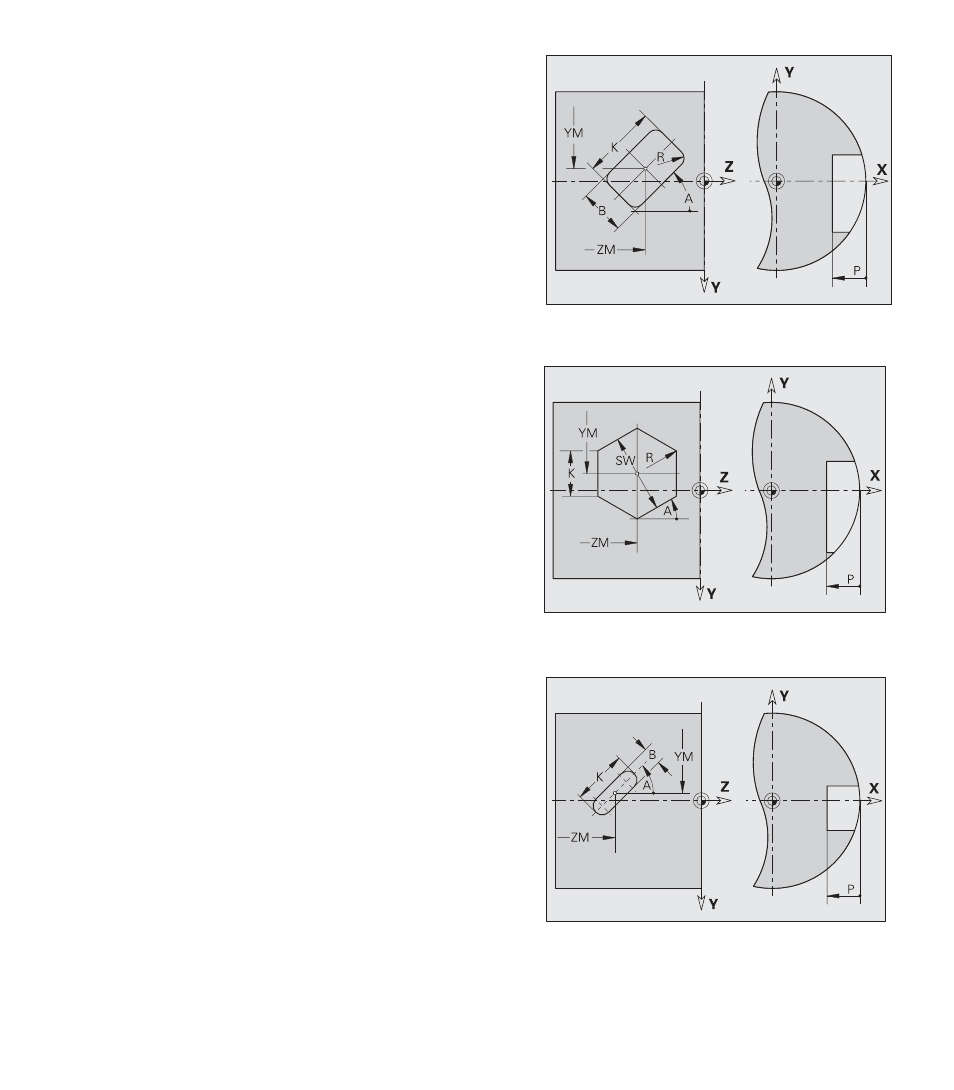

Vieleck
Parameter
YM(Y), ZM(Z): Mittelpunkt
A:
Lagewinkel (Bezug: positive Z-Achse und Kante des Viel-
ecks)
Q:
Eckenzahl
K:
Kantenlänge oder SW (Schlüsselweite/Innenradius)
Fase/Rundung: Breite der Fase / Radius der Rundung
P:
Tiefe der Tasche
4.1
.3 Kontur
e
n
YZ-Ebene (Dr
aufsich
t)
Rechteck
Parameter
YM(Y), ZM(Z): Mittelpunkt
A:
Lagewinkel (Bezug: positive Z-Achse und Längsseite Recht-
eck)
K:
Länge des Rechtecks
B:
Breite des Rechtecks
Fase/Rundung: Breite der Fase / Radius der Rundung
P:
Tiefe der Tasche
Lineare Nut
Parameter
YM(Y), ZM(Z): Mittelpunkt
A:
Lagewinkel der Nut (Bezug: positive Z-Achse)
K:
Länge der Nut
B:
Breite der Nut
P:
Tiefe der Tasche
