Y-Achse
16

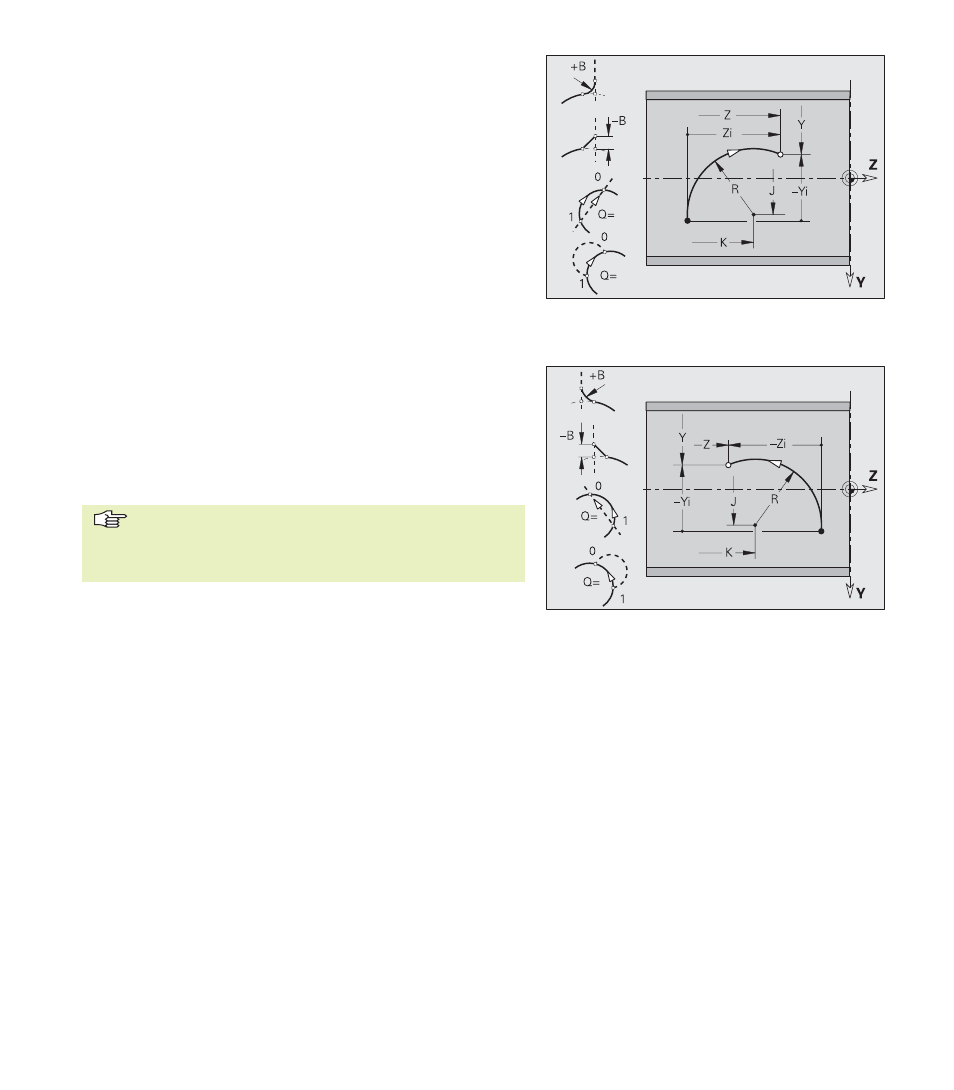

Kreisbogen G182/G183-Geo
G182/G183 definiert einen Kreisbogen in einer Kontur der YZ-Ebe-
ne. Die Drehrichtung entnehmen Sie dem Hilfebild.
„Fase/Verrundung B“ definiert den Übergang zum nächsten Kon-
turelement. Programmieren Sie den theoretischen Endpunkt des
Konturelements, wenn Sie eine Fase/Verrundung angeben.
„Schnittpunktauswahl Q“ bestimmt den Endpunkt, wenn die Strek-
ke einen Kreisbogen schneidet und der Endpunkt nicht definiert ist.
Parameter
Y, Z:
Endpunkt
J, K:
Mittelpunkt (J=Y-, K=Z-Richtung)
R:
Radius
Q:
Schnittpunktauswahl – default: 0
■
bei Übergang auf Strecke gilt:
Q=0: naher Schnittpunkt
Q=1: entfernter Schnittpunkt
■
bei Übergang auf Kreisbogen gilt:
Q=0: entfernter Schnittpunkt
Q=1: naher Schnittpunkt
B:
Fase/Verrundung
■
B keine Eingabe: tangentialer Übergang
■
B=0: nicht tangentialer Übergang
■
B>0: Radius der Rundung
■
B<0: Breite der Fase
Programmierung
■
Y, Z: absolut, inkremental, selbsthaltend oder „?“
■
J, K: absolut oder inkremental
■
Endpunkt darf nicht der Startpunkt sein (kein Vollkreis).
2.2.2 K
o
n
tur
e
n
YZ-Ebene (Dr
aufsich
t)
G182
G183
