Strecke G181-Geo

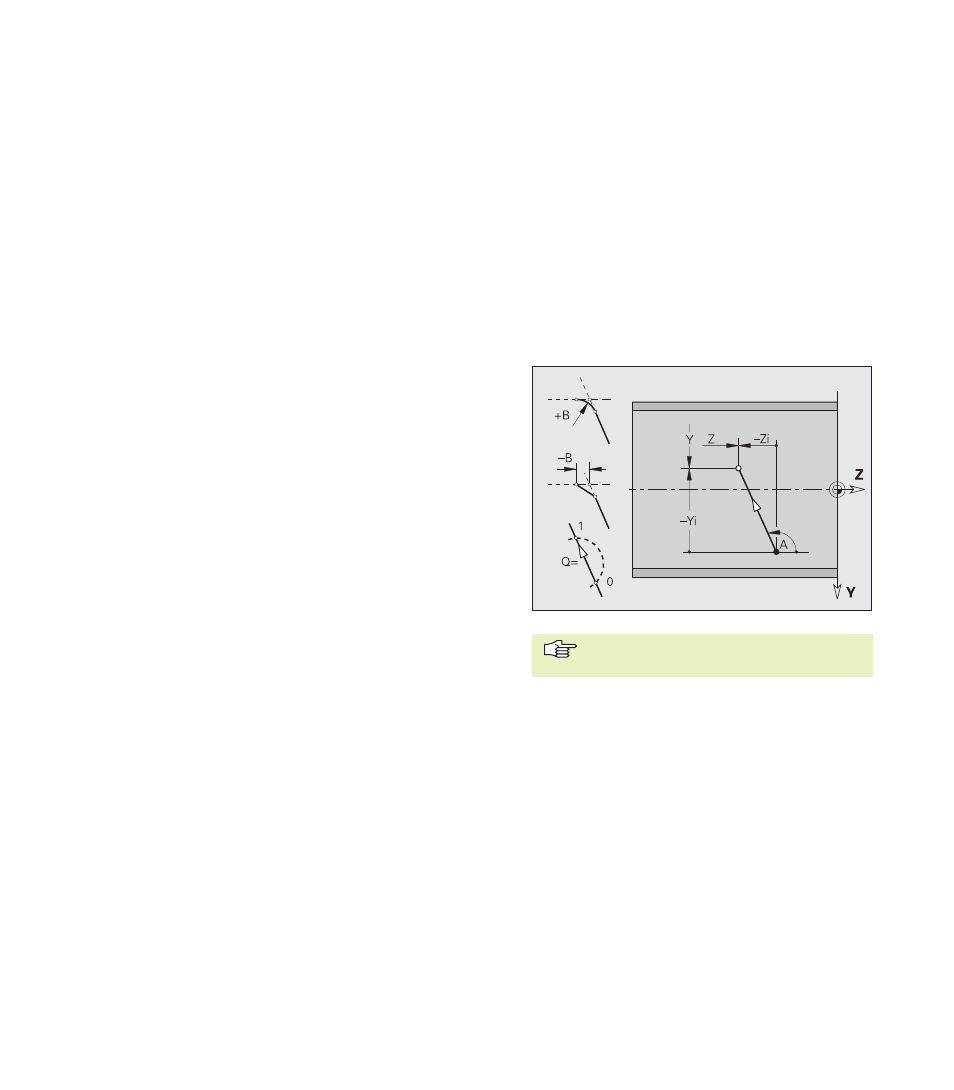

G181 definiert eine Strecke in einer Kontur der YZ-Ebene.
„Fase/Verrundung B“ definiert den Übergang zum nächsten Kon-
turelement. Programmieren Sie den theoretischen Endpunkt des
Konturelements, wenn Sie eine Fase/Verrundung angeben.
„Schnittpunktauswahl Q“ bestimmt den Endpunkt, wenn die Stre-
cke einen Kreisbogen schneidet und der Endpunkt nicht definiert
ist.
Parameter
Y, Z:
Endpunkt
A: Winkel zur positiven Z-Achse
B: Fase/Verrundung
■ B keine Eingabe: tangentialer Übergang
■ B=0: nicht tangentialer Übergang
■ B>0: Radius der Rundung
■ B<0: Breite der Fase
Q: Schnittpunktauswahl – default: 0
■ Q=0: naher Schnittpunkt
■ Q=1: entfernter Schnittpunkt
2.2.2 K
o
n
tur
e
n
YZ-Ebene (Dr
aufsich
t) 2.2.3 Konturen YZ-Ebene (Draufsicht)
Startpunkt Kontur G180-Geo
G180 definiert den Anfangspunkt einer Kontur in der YZ-Ebene.
Parameter
Y, Z:
Anfangspunkt Kontur
Programmierung Y, Z: absolut, inkremen-
tal, selbsthaltend oder „?“
