Y-Achse
46
4.1
.2 K
ontur
en XY
-Ebene (Stir
n- und Rüc
kseite)
4.1.2
Konturen XY-Ebene (Stirn- und Rückseite)
Startpunkt Kontur
X, Y:
Anfangspunkt der Kontur in kartesischen Koordinaten (X Ra-
diusmaß)
P,
α:
Anfangspunkt der Kontur in Polarkoordinaten (Bezug Winkel
α: positive X-Achse)

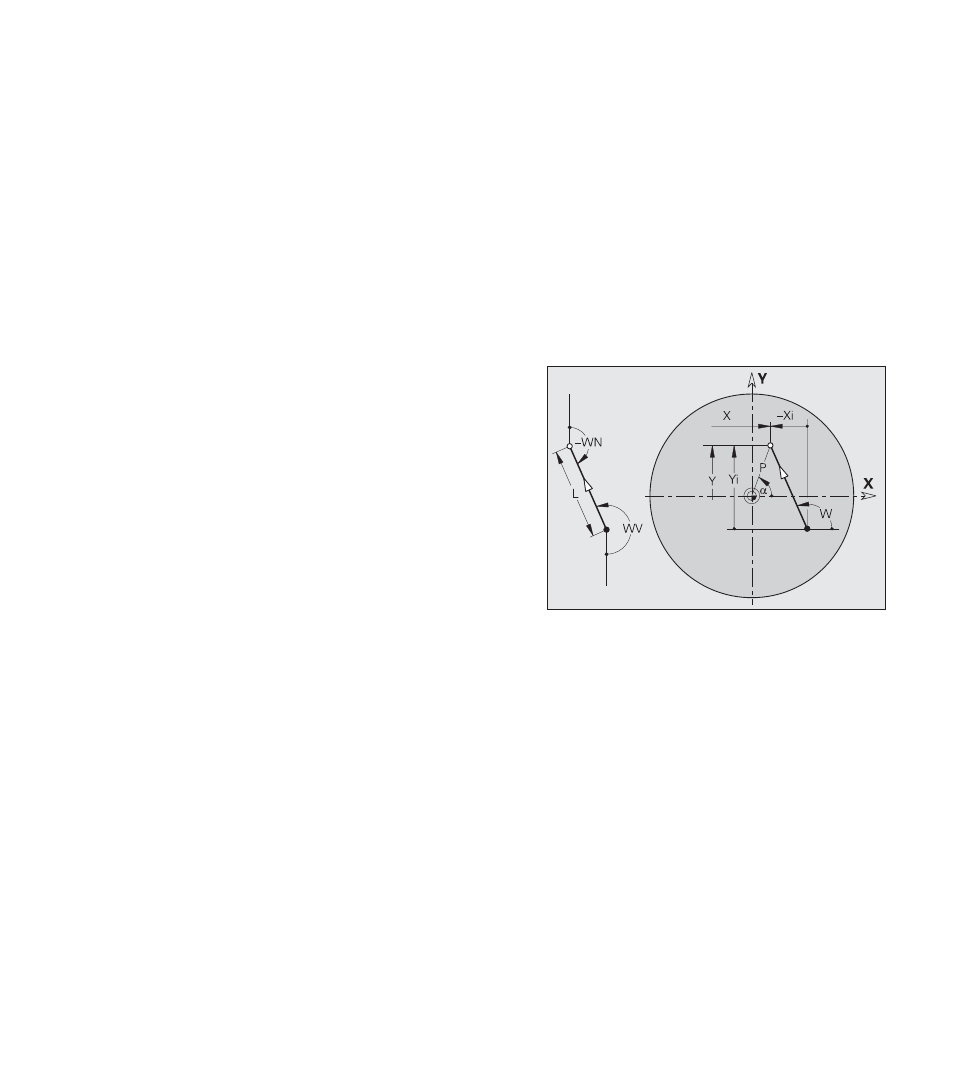

Strecke
Bei der Eingabe einer Strecke wählen Sie die Richtung anhand des
Menü-Symbols aus und vermaßen die Strecke.
Parameter
X, Y:
Endpunkt in kartesischen Koordinaten (X Radiusmaß)
Xi, Yi:
Abstand Anfang- bis Endpunkt
P,
α:
Endpunkt in Polarkoordinaten (Bezug Winkel
α: positive
X-Achse)
W(A):
Winkel der Strecke (Bezug: siehe Hilfebild)
WV:
Winkel zum Vorgängerelement
WN:
Winkel zum Nachfolgerelement
WV, WN:
■
der Winkel geht vom Vorgänger-/Nachfolgerelement ge-
gen den Uhrzeigersinn zum neuen Element
■
Bogen als Vorgänger-/Nachfolgerelement: Winkel zur Tan-
gente
L:
Länge der Strecke
tangential/nicht tangential: Übergang zum nächsten Konturelement
festlegen
