Bohrung G370-Geo

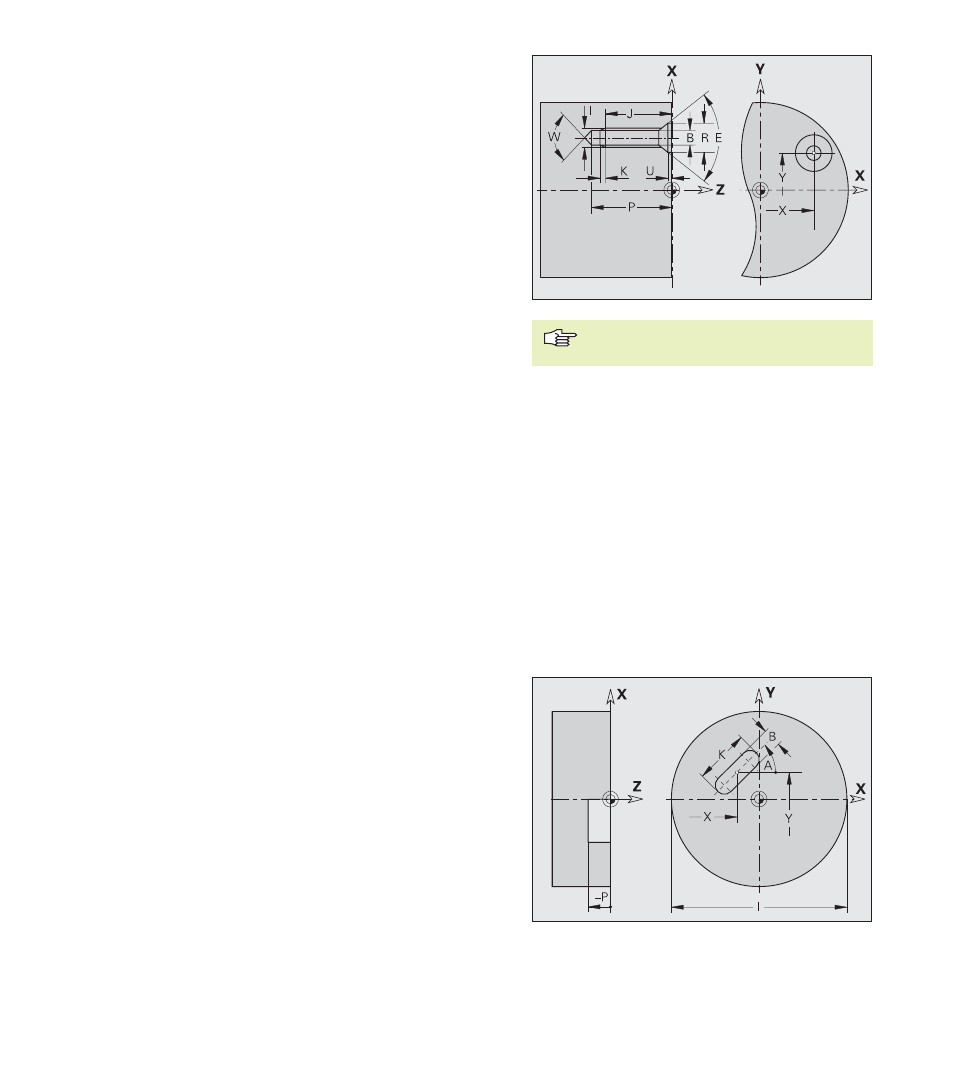

G370 definiert eine Bohrung mit Senkung und Gewinde in der XY-
Ebene.
Parameter
X,Y:
Mittelpunkt Bohrung (X Radiusmaß)
B:
Bohrdurchmesser
P:
Bohrtiefe (Tiefe von Bohrung und Senkung – ohne Bohr-
und Zentrierspitze)
W:
Spitzenwinkel – default: 180°
R:
Senkdurchmesser
U:
Senktiefe
E:
Senkwinkel
I:
Gewindedurchmesser
J:
Gewindetiefe
K:
Gewindeanschnitt (Auslauflänge)
F:
Gewindesteigung
V:
Links- oder Rechtsgewinde – default: 0
■
V=0: Rechtsgewinde
■
V=1: Linksgewinde
A:
Winkel – Neigung der Bohrung (Bezug: positive Z-Achse)
■
Stirnseite (Bereich: –90° < A < 90°) – default: 0°
■
Rückseite (Bereich: 90° < A < 270°) – default: 180°
O:
Zentrierdurchmesser
Mit G370-Geo definierte Bohrungen mit
G71...G74 bearbeiten.
2.2.1 K
ontur
en XY
-Ebene (Stir
n- und Rüc
kseite)
Lineare Nut G371-Geo
G371 definiert eine lineare Nut in der XY-Ebene.
Parameter
X,Y:
Mittelpunkt der Nut (X Radiusmaß)
K:
Nutlänge
B:
Nutbreite
A:
Winkel Längsachse der Nut (Bezug: positive X-Achse) – de-
fault: 0°
P:
Tiefe/Höhe und Lage der Fräskontur – keine Eingabe: „P“
aus G308
■
P<0: Tasche
■
P>0: Insel
I:
Flächendurchmesser (zur Schnittbegrenzung)
■
keine Eingabe: „X“ aus Abschnittskennung
■
„I“ überschreibt „X“ aus Abschnittskennung
