HEIDENHAIN CNC-PILOT 4290 33
2.3.5 Komplettbearbeitung
2.3.5 Komplettbearbeitung
Als Komplettbearbeitung wird die Vorder- und Rückseitenbearbei-
tung in einem NC-Programm bezeichnet. Für das Umspannen ste-
hen Expertenprogramme zur Verfügung, die die Konfiguration der
Drehmaschine berücksichtigen (siehe Benutzer-Handbuch „
4.10.3
Komplettbearbeitung“).
Grundlagen
Rückseitenkonturen Y-Achse: Die Orientierung der X-Achse ist „an
das Werkstück gebunden“. Daraus folgt für die Rückseite:
■ die Orientierung der X-Achse ist „nach links“ (Stirnseite: „nach
rechts“)
■ Drehsinn bei Kreisbögen G2: „gegen den Uhrzeigersinn“
■ Drehsinn bei Kreisbögen G3: „im Uhrzeigersinn“
Programmierung
Bei der Konturprogrammierung der Rückseite sind die Orientierung
der X-Achse und der Drehsinn bei Kreisbögen zu beachten.
Solange Sie Bohr- und Fräszyklen einsetzen, sind keine Besonder-
heiten bei der Rückseitenbearbeitung zu berücksichtigen, da sich
die Zyklen auf vorab definierte Konturen beziehen.
Bei der Rückseitenbearbeitung mit den Basisbefehlen G0..G3,
G12.. G13, gelten die gleichen Bedingungen wie bei den Rücksei-
tenkonturen.
Drehbearbeitung
Die Expertenprogramme zum Umspannen beinhalten Konvertier-
und Spiegelfunktionen. Bei der Rückseitenbearbeitung (2. Auf-
spannung) gilt:
■ + Richtung: vom Werkstück weg
■ – Richtung: zum Werkstück hin
■ G2/G12: Kreisbogen „im Uhrzeigersinn“
■ G3/G13: Kreisbogen „gegen den Uhrzeigersinn“
Komplettbearbeitung mit Gegenspindel
G30: Das Expertenprogramm schaltet die Spiegelung der Z-Achse
und die Konvertierung der Kreisbögen (G2, G3, ..) ein. Die Konver-
tierung der Kreisbögen ist für die Drehbearbeitung und die C-Achs-
bearbeitung erforderlich.
G121: Das Expertenprogramm verschiebt die Kontur und spiegelt
das Koordinatensystem (Z-Achse). Eine weitere Programmierung
des G121 ist in der Regel für die Bearbeitung der Rückseite (2. Auf-
spannung) nicht erforderlich.
Komplettbearbeitung mit einer Spindel
G30: ist in der Regel nicht erforderlich
G121: Das Expertenprogramm spiegelt die Kontur. Eine weitere
Programmierung des G121 ist in der Regel für die Bearbeitung der
Rückseite (2. Aufspannung) nicht erforderlich.

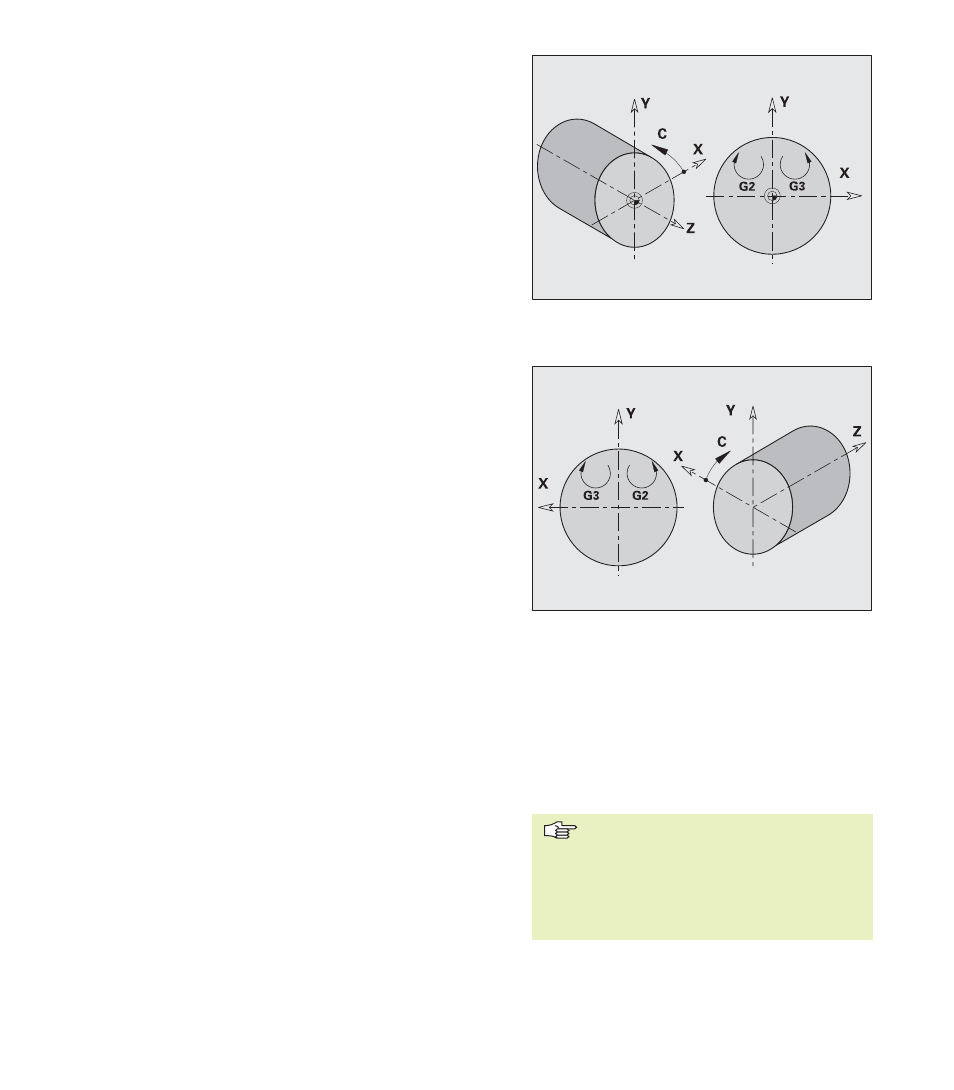

Stirnseite
Rückseite
Arbeiten ohne Expertenprogramme
Wenn Sie die Konvertier- und Spiegelfunktionen
nicht nutzen, gilt das Prinzip:
■ + Richtung: von der Hauptspindel weg
■ – Richtung: zur Hauptspindel hin
■ G2/G12: Kreisbogen „im Uhrzeigersinn“
■ G3/G13: Kreisbogen „gegen den Uhrzeiger-
sinn“
Bei der Y-Achsbearbeitung der Rückseite
(rückwärtige Stirnseite) müssen Sie die
Konvertierung der Kreisbögen ausschal-
ten (G30 H2) und bei der Drehbearbei-
tung und Bearbeitung der YZ-Ebene
(Mantelansicht) wieder einschalten (G30
H1).
