Konturfräsen G840
G840 fräst, schlichtet, graviert oder entgratet Figuren oder „freie
Konturen“ (offene oder geschlossene Konturen) der Programmab-
schnitte:
■ STIRN_Y (mit Y-Achse)
■ RUECKSEITE_Y (mit Y-Achse)
■ MANTEL_Y (mit Y-Achse)
Die Bearbeitungen mit der Y-Achse erfolgen analog der Bearbeitung
mit der C-Achse (siehe Benutzer-Handbuch „
4.8.15 Fräszyklen“).

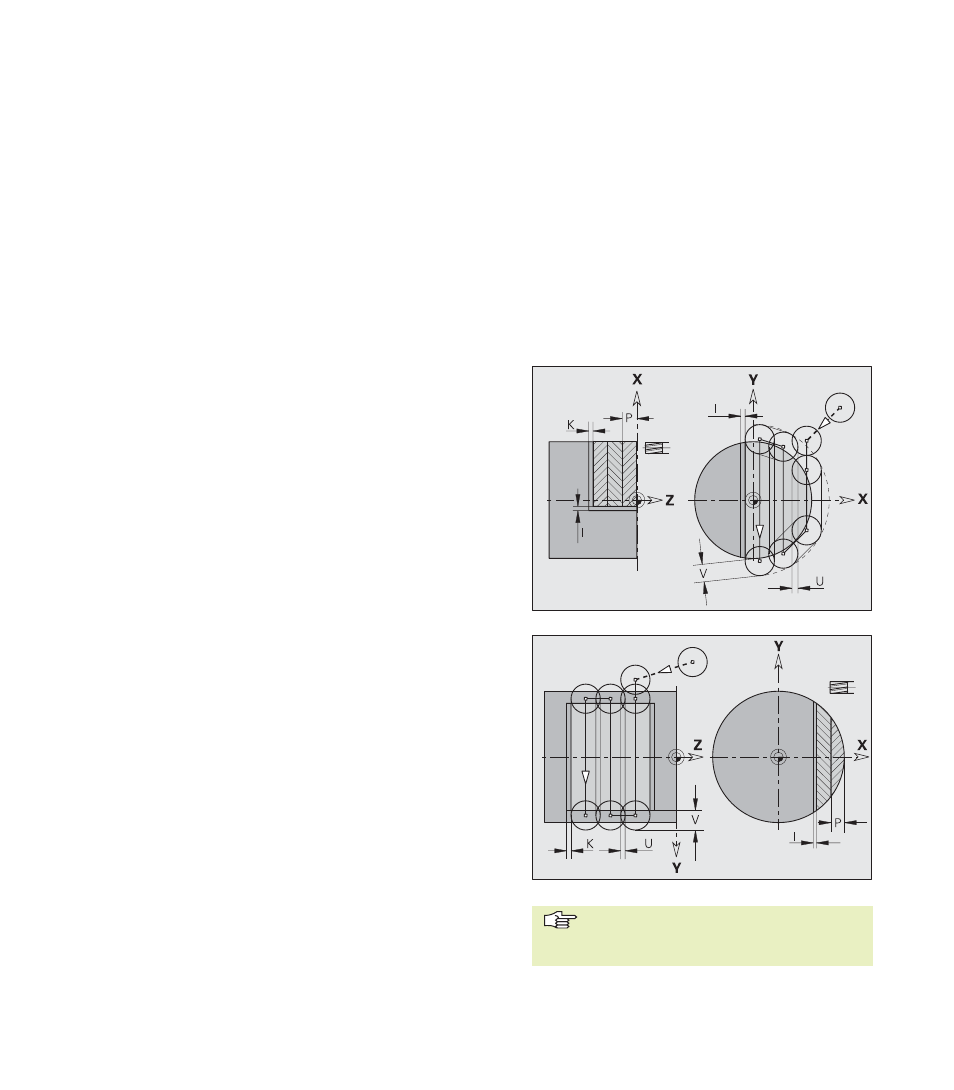

Flächenfräsen Schruppen G841
G841 schruppt mit G376-Geo (XY- Ebene) oder G386-Geo (YZ-Ebe-
ne) definierte Flächen. Der Zyklus fräst von außen nach innen.
„U“ legt die Überlappung der Fräsbahnen fest. „V“ definiert den
Betrag, um den der Fräser den Außenradius überragen soll (Bezug:
Fräserdurchmesser).
Die Zustellung des Fräsers erfolgt außerhalb des Materials.
Zyklusausführung
1 Startposition (X, Y, Z, C) ist die Position vor dem Zyklus
2 errechnet die Schnittaufteilung (Fräsebenen-Zustellungen, Frästie-
fen-Zustellungen)
3 fährt auf Sicherheitsabstand an und stellt für die erste Frästiefe zu
4 fräst eine Ebene
5 hebt um den Sicherheitsabstand ab, fährt an und stellt für die
nächste Frästiefe zu
6 wiederholt 4...5, bis die komplette Fläche gefräst ist
7 fährt entsprechend „Rückzugsebene J“ zurück
Parameter
NS:
Satznummer – Referenz auf Konturbeschreibung
P: (maximale) Frästiefe (Zustellung in der Fräsebene)
I, K: Aufmaß in X-, Z-Richtung
U: (minimaler) Überlappungsfaktor (Überlappung =
U*Fräserdurchmesser) – default: 0,5
V: Überlauffaktor (Überlauf = V*Fräserdurchmesser) – default:
0,5
F: Zustellvorschub (für Tiefenzustellung) – default: aktiver Vor-
schub
J: Rückzugsebene – keine Eingabe: Werkzeug fährt auf die
Startposition zurück
■ XY- Ebene: Rückzugsposition in Z-Richtung
■ YZ- Ebene: Rückzugsposition in X-Richtung (Durchmesser-
maß)
Aufmaße werden berücksichtigt (G57:
X-, Z-Richtung; G58: äquidistantes Auf-
maß in der Fräsebene).
