Y-Achse 24

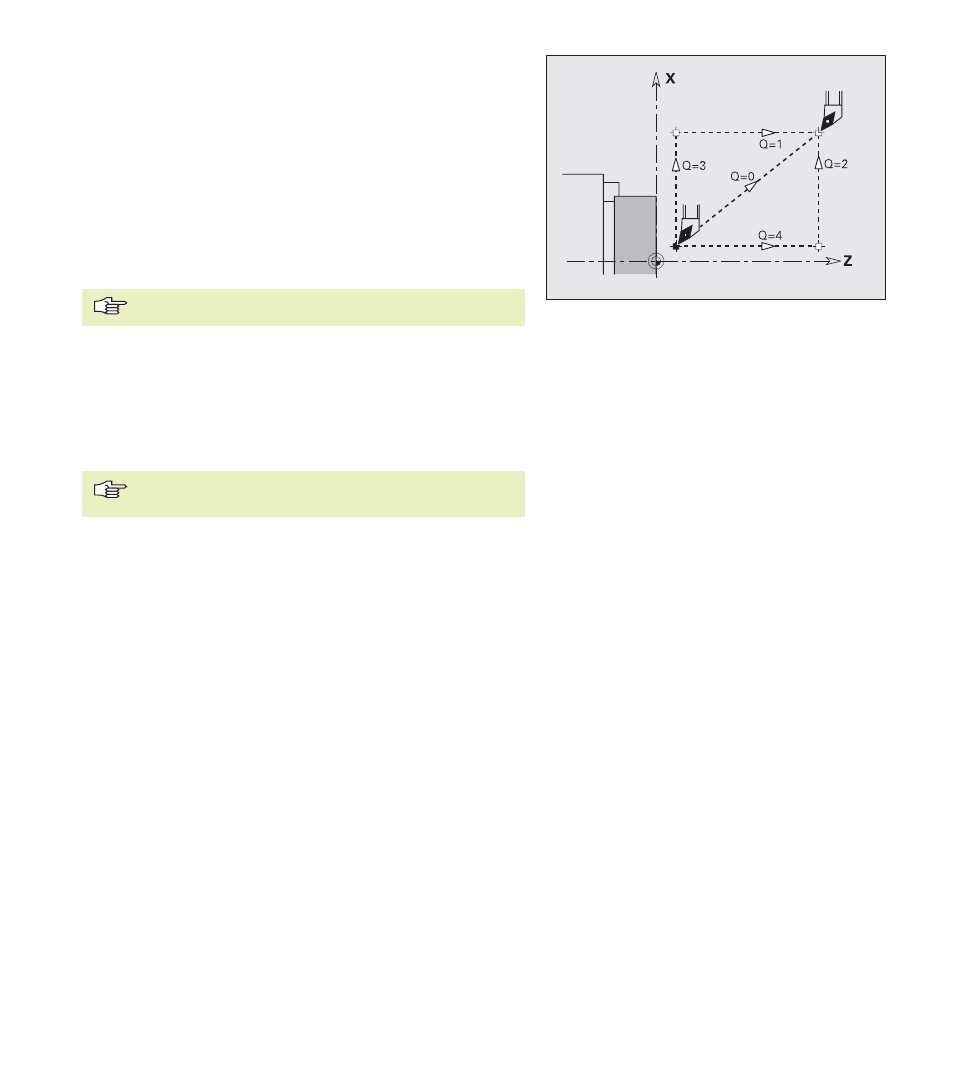

Werkzeug-Wechselpunkt anfahren G14
Der Schlitten verfährt im Eilgang zum Werkzeugwechselpunkt. Die
Koordinaten des Wechselpunktes legen Sie im Einrichtebetrieb
fest.
Parameter
Q:
Reihenfolge – default: 0
0: X- und Z-Achse verfahren gleichzeitig (diagonal)
1: erst X-, dann Z-Richtung
2: erst Z-, dann X-Richtung
3: nur X-Richtung
4: nur Z-Richtung
5: nur Y-Richtung
6: X-, Y- und Z-Achse verfahren gleichzeitig (diagonal)
Bei Q=0...4 wird die Y-Achse nicht verfahren.
Eilgang in Maschinenkoordinaten G701
Der Schlitten verfährt im Eilgang auf kürzestem Wege zum „Ziel-
punkt“.
Parameter
X, Y, Z: Endpunkt – (X Durchmessermaß)
„X, Y, Z“ beziehen sich auf den Maschinen-Nullpunkt und
den Schlittenbezugspunkt.
2.3.2 P
ositionier
ung
en
