Y-Achse 26
Zirkularbewegung – Fräsbearbeitung
G2, G3 – inkrementale, G12, G13 – absolute Mittelpunktverma-
ßung
Das Werkzeug verfährt zirkular im Vorschub zum „Endpunkt". Die
Drehrichtung von G2, G3 bzw. G12, G13 entnehmen Sie dem Hilfe-
bild.
„Fase/Verrundung B“ definiert den Übergang zum nächsten Kon-
turelement. Programmieren Sie den theoretischen Endpunkt des
Konturelements, wenn Sie eine Fase/Verrundung angeben.
„Schnittpunktauswahl Q“ bestimmt den Endpunkt, wenn der Kreis-
bogen eine Gerade oder einen Kreisbogen schneidet und der End-
punkt nicht definiert ist.
Ist der Kreismittelpunkt nicht programmiert, berechnet der CNC PI-
LOT den Mittelpunkt, der den kürzesten Kreisbogen ergibt.
Der Sondervorschub gilt für die Fase/ Verrundung.
G2/G3 bzw. G12, G13 werden abhängig von der Bearbeitungsebe-
ne ausgeführt:
G17 ■ Interpolation in der XY-Ebene
■ Zustellung in Z-Richtung
■ Mittelpunktsdefinition: mit I, J
G18 ■ Interpolation in der XZ-Ebene
■ Zustellung in Y-Richtung
■ Mittelpunktsdefinition: mit I, K
G19 ■ Interpolation in der YZ-Ebene
■ Zustellung in X-Richtung
■ Mittelpunktsdefinition: mit J, K
Parameter
X, Y, Z: Endpunkt (X Durchmessermaß)
R: Radius
Q: Schnittpunktauswahl – default: Q=0
■ Q=0: entfernter Schnittpunkt
■ Q=1: naher Schnittpunkt
B: Fase/ Verrundung
■ B keine Eingabe: tangentialer Übergang
■ B=0: nicht tangentialer Übergang
■ B>0: Radius der Rundung
■ B<0: Breite der Fase
E: Sondervorschubfaktor (0 < E † 1) – default: 1
(Sondervorschub = aktiver Vorschub * E)
bei G2, G3:
I, J, K: Mittelpunkt inkremental – (Abstand Startpunkt – Mittelpunkt;
I Radiusmaß)
bei G12, G13:
I, J, K: Mittelpunkt absolut (I Radiusmaß)
Programmierung X, Y, Z: absolut, inkremental, selbsthal-
tend oder „?“
2.3.3 Einf
a
c
he Linear
- und Zir
kularbew
egung
en

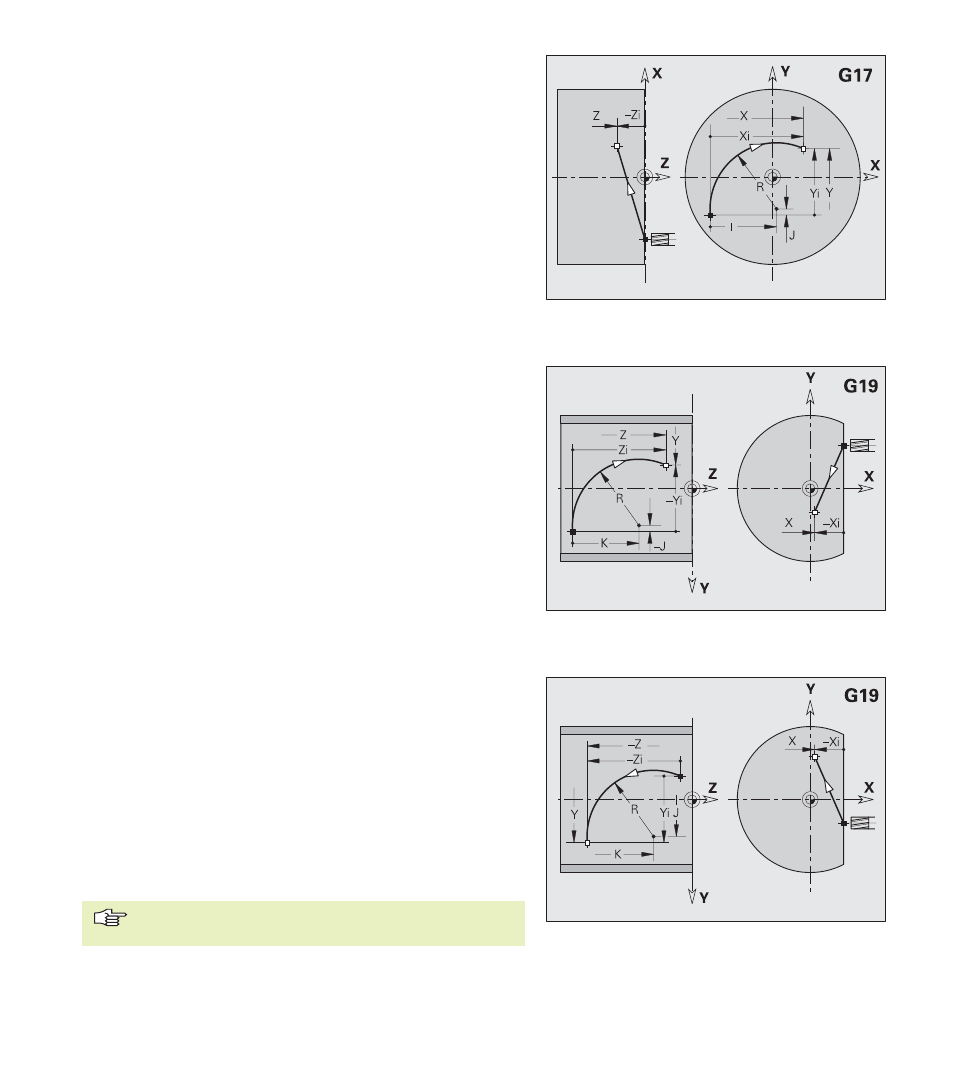

Beispiel: G2 – XY-Ebene
Beispiel: G2 – YZ-Ebene
Beispiel: G13 – YZ-Ebene
