HEIDENHAIN CNC-PILOT 4290 55

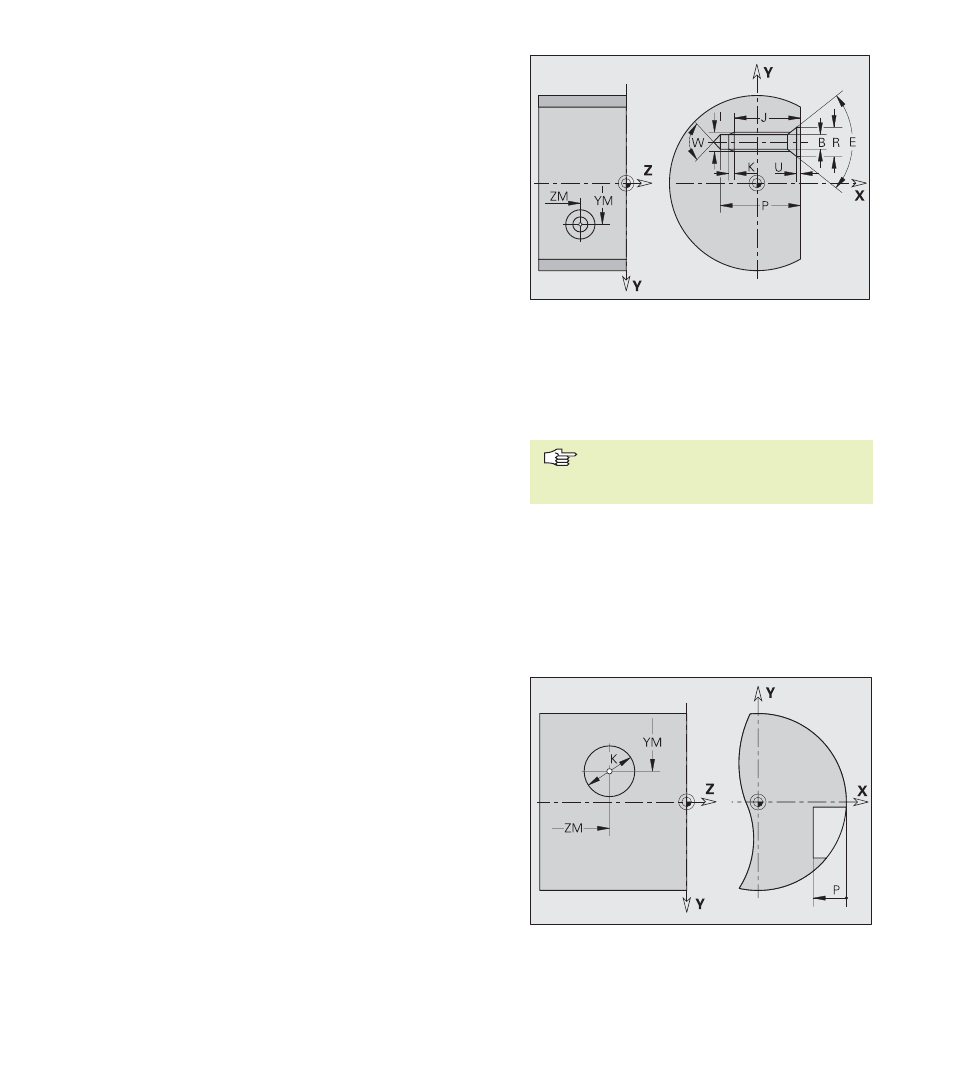

Einzelbohrung
Parameter „Bezugspunkt“
YM(Y), ZM(Z): Bezugspunkt Bohrung
Die „Kontur der Bohrung“ kann folgende Elemente enthalten:
■ Zentrierung
■ Kernbohrung
■ Senkung
■ Gewinde
Parameter „Zentrierung“
O:
Zentrierdurchmesser
Parameter „Kernbohrung“
B:
Bohrdurchmesser
P: Bohrtiefe (Tiefe von Bohrung und Senkung – ohne Bohr-
und Zentrierspitze)
W: Spitzenwinkel
■ W=0°: Sonderbedeutung „Vorschubreduzierung (V=1)“
■ W>0°: Spitzenwinkel
Passung: H6...H13 oder „ohne Passung“
Parameter „Senkung“
R:
Senkdurchmesser
U: Senktiefe
E: Senkwinkel
4.1
.3 Kontur
e
n
YZ-Ebene (Dr
aufsich
t)
Parameter „Gewinde“
I:
Nenn-Durchmesser
J: Gewindetiefe
K: Gewindeanschnitt (Auslauflänge)
F: Gewindesteigung
Gangart: Rechts-/Linksgewinde
Wenn Sie „Spitzenwinkel W=0°“ eintra-
gen, generiert die AAG eine „Vorschubre-
duzierung (V=1)“ bei dem Bohrzyklus.
Kreis (Vollkreis)
Parameter
YM(Y), ZM(Z): Mittelpunkt
Radius: Radius des Kreises
K: Durchmesser des Kreises
P: Tiefe der Tasche
