4.1.3 Konturen YZ-Ebene (Draufsicht)
Startpunkt Kontur
Y, Z:
Anfangspunkt der Kontur
P,
α:
Anfangspunkt der Kontur polar (Bezug Winkel
α: positive Z-
Achse)

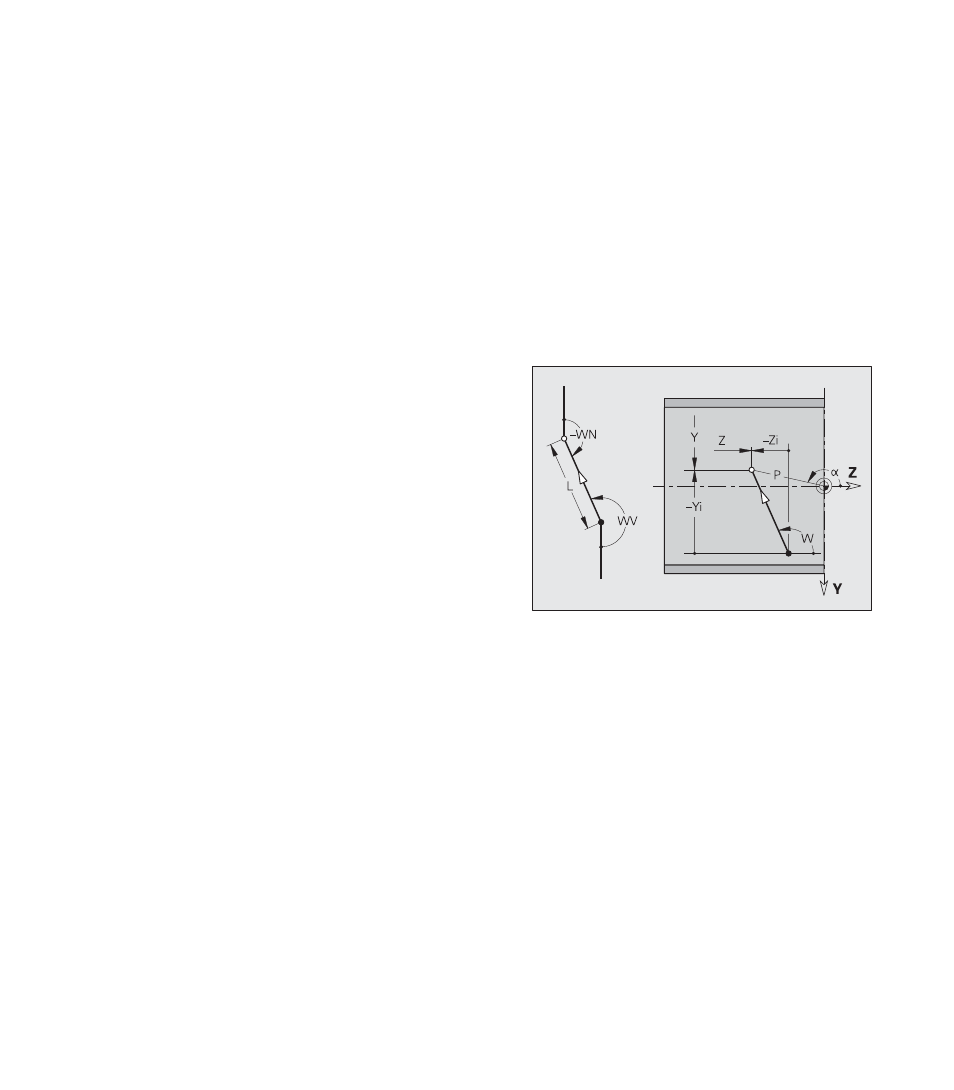

Strecke
Bei der Eingabe einer Strecke wählen Sie die Richtung anhand des
Menü-Symbols aus und vermaßen anschließend die Strecke. Mit
der Angabe „tangential/nicht tangential“ legen Sie den Übergang
zum nächsten Konturelement fest.
Parameter
Y, Z:
Endpunkt in kartesischen Koordinaten
Yi, Zi:
Abstand Anfang- bis Endpunkt in Y-, Z-Richtung
P,
α:
Endpunkt in Polarkoordinaten (Bezug Winkel
α: positive Z-
Achse)
L:
Länge der Strecke
W(A):
Winkel der Strecke (Bezug: positive Z-Achse)
WV:
Winkel zum Vorgängerelement
WN:
Winkel zum Nachfolgerelement
WV, WN:
■
der Winkel geht vom Vorgänger-/Nachfolgerelement ge-
gen den Uhrzeigersinn zum neuen Element
■
Bogen als Vorgänger-/Nachfolgerelement: Winkel zur Tan-
gente
