HEIDENHAIN CNC-PILOT 4290
49

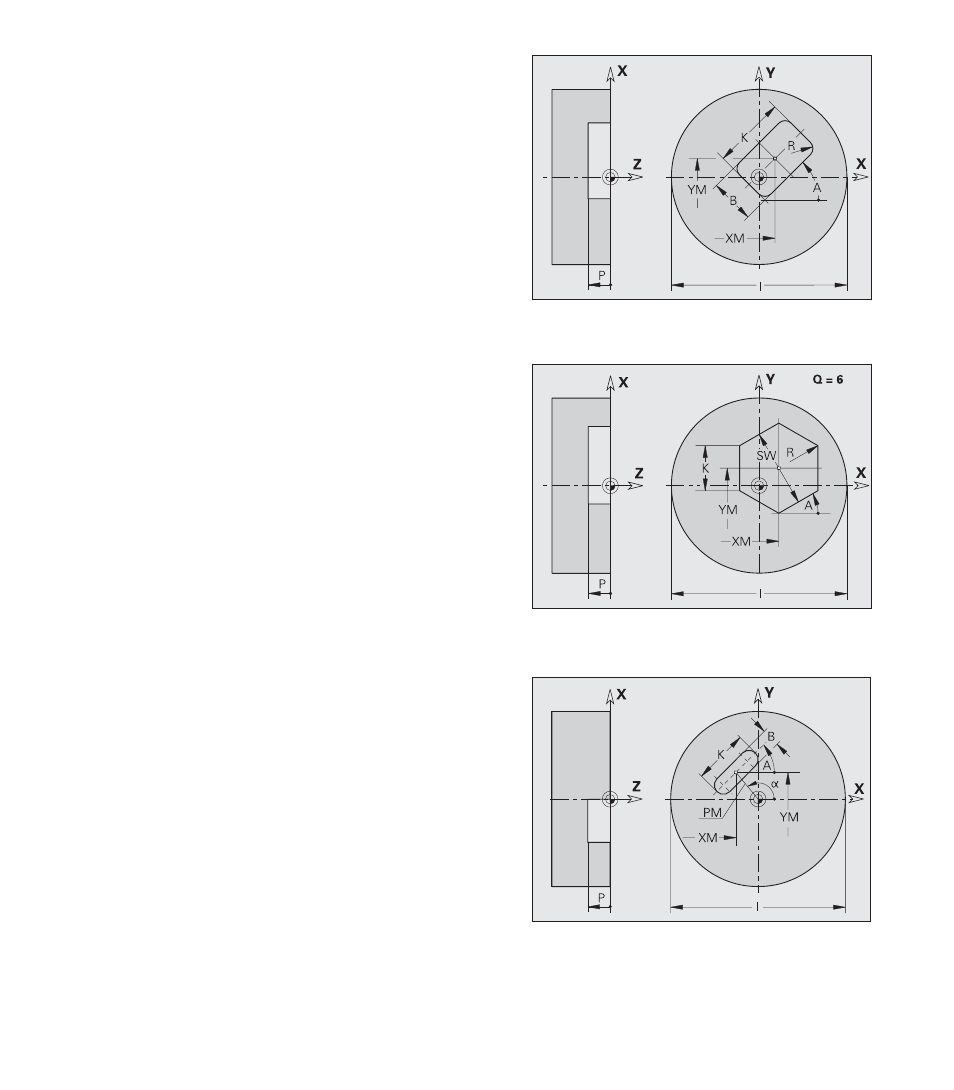

Lineare Nut
Parameter
XM(X), YM(Y): Mittelpunkt in kartesischen Koordinaten (XM Radius-
maß)
PM,
α: Mittelpunkt in Polarkoordinaten Koordinaten (Bezug Winkel
α: positive X-Achse)
A:
Winkel Längsachse der Nut (Bezug: X-Achse)
K:
Nutlänge
B:
Nutbreite
P:
Tiefe der Figur
4.1
.2 K
ontur
en XY
-Ebene (Stir
n- und Rüc
kseite)
Rechteck
Parameter
XM(X), YM(Y): Mittelpunkt in kartesischen Koordinaten (XM Radius-
maß)
PM,
α: Mittelpunkt in Polarkoordinaten (Bezug Winkel α: positive X-
Achse)
A:
Lagewinkel – Winkel Längsachse des Rechtecks (Bezug: X-
Achse)
K:
Länge des Rechtecks
B:
(Höhe) Breite des Rechtecks
Fase/Verrundung
■
Breite der Fase
■
Radius der Rundung
P:
Tiefe der Figur
Vieleck
Parameter
XM(X), YM(Y): Mittelpunkt in kartesischen Koordinaten (XM Radius-
maß)
PM,
α: Mittelpunkt in Polarkoordinaten (Bezug Winkel α: positive X-
Achse)
A:
Lagewinkel – Winkel zu einer Vieleckseite (Bezug: X-Achse)
Q:
Eckenzahl
K:
Kantenlänge oder SW (Schlüsselweite/Innenradius)
Fase/Verrundung
■
Breite der Fase
■
Radius der Rundung
P:
Tiefe der Figur
