Rechteck G375-Geo

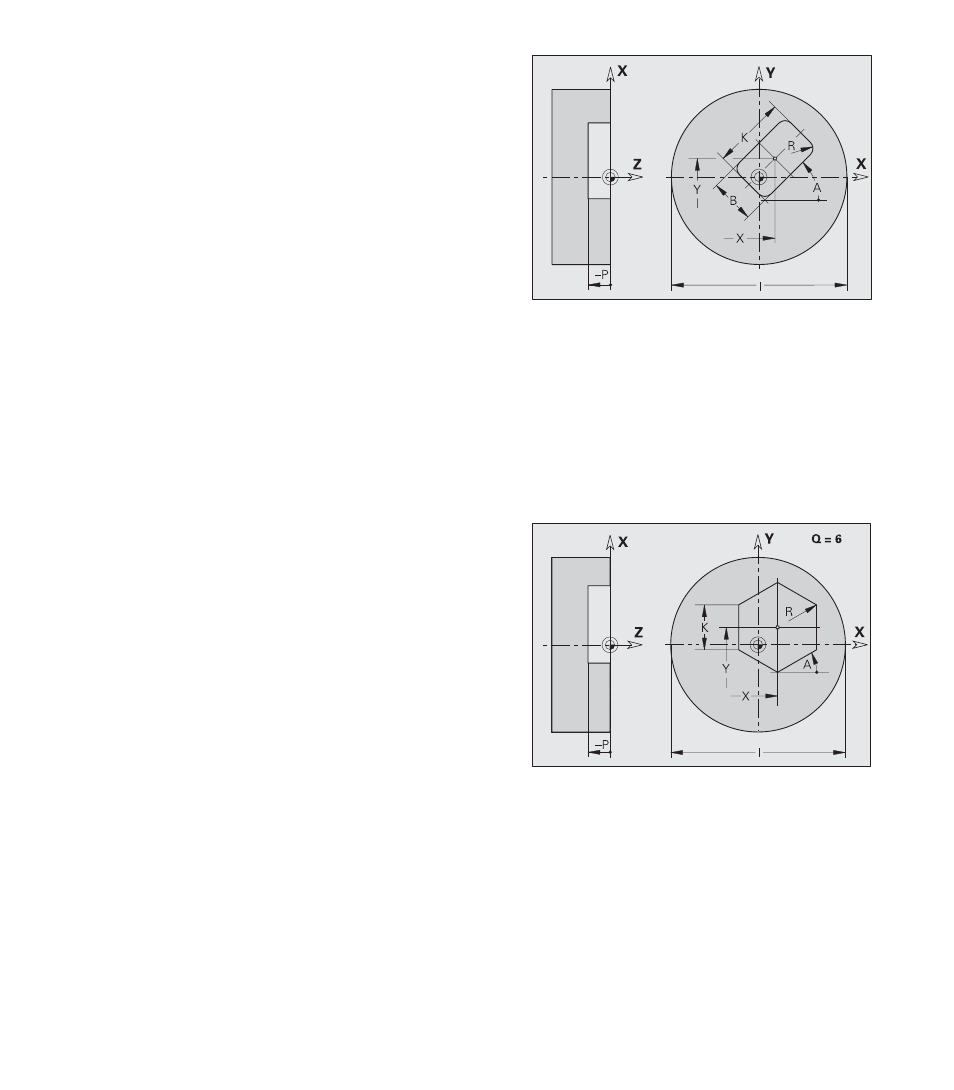

G375 definiert ein Rechteck in der XY-Ebene.
Parameter
X,Y:
Mittelpunkt des Rechtecks (X Radiusmaß)
K:
Länge des Rechtecks
B:
(Höhe) Breite des Rechtecks
R:
Fase/Verrundung – default: 0
■
R>0: Radius der Rundung
■
R<0: Breite der Fase
A:
Winkel Längsachse des Rechtecks (Bezug: positive X-Achse)
– default: 0°
P:
Tiefe/Höhe und Lage der Fräskontur – keine Eingabe: „P“
aus G308
■
P<0: Tasche
■
P>0: Insel
I:
Flächendurchmesser (zur Schnittbegrenzung)
■
keine Eingabe: „X“ aus Abschnittskennung
■
„I“ überschreibt „X“ aus Abschnittskennung
Regelmäßiges Vieleck G377-Geo
G377 definiert ein regelmäßiges Vieleck in der XY-Ebene.
Parameter
X,Y:
Mittelpunkt des Vielecks (X Radiusmaß)
K:
Kantenlänge
■
K>0: Kantenlänge
■
K<0: Innendurchmesser
A:
Winkel einer Vieleckseite (Bezug: positive X-Achse) – de-
fault: 0°
R:
Fase/Verrundung – default: 0
■
R>0: Radius der Rundung
■
R<0: Breite der Fase
P:
Tiefe/Höhe und Lage der Fräskontur – keine Eingabe: „P“
aus G308
■
P<0: Tasche
■
P>0: Insel
Q:
Anzahl der Kanten (Q ‡ 3)
I:
Flächendurchmesser (zur Schnittbegrenzung)
■
keine Eingabe: „X“ aus Abschnittskennung
■
„I“ überschreibt „X“ aus Abschnittskennung
