2.3.3 Einfache Linear- und Zirkularbewegungen
Linearbewegung G1 – Fräsbearbeitung
Das Werkzeug verfährt linear im Vorschub zum „Endpunkt".
„Fase/Verrundung B“ definiert den Übergang zum nächsten Kon-
turelement. Programmieren Sie den theoretischen Endpunkt des
Konturelements, wenn Sie eine Fase/Verrundung angeben.
„Schnittpunktauswahl Q“ bestimmt den Endpunkt, wenn die Strek-
ke einen Kreisbogen schneidet und der Endpunkt nicht definiert ist.
Der Sondervorschub gilt für die Fase/ Verrundung.

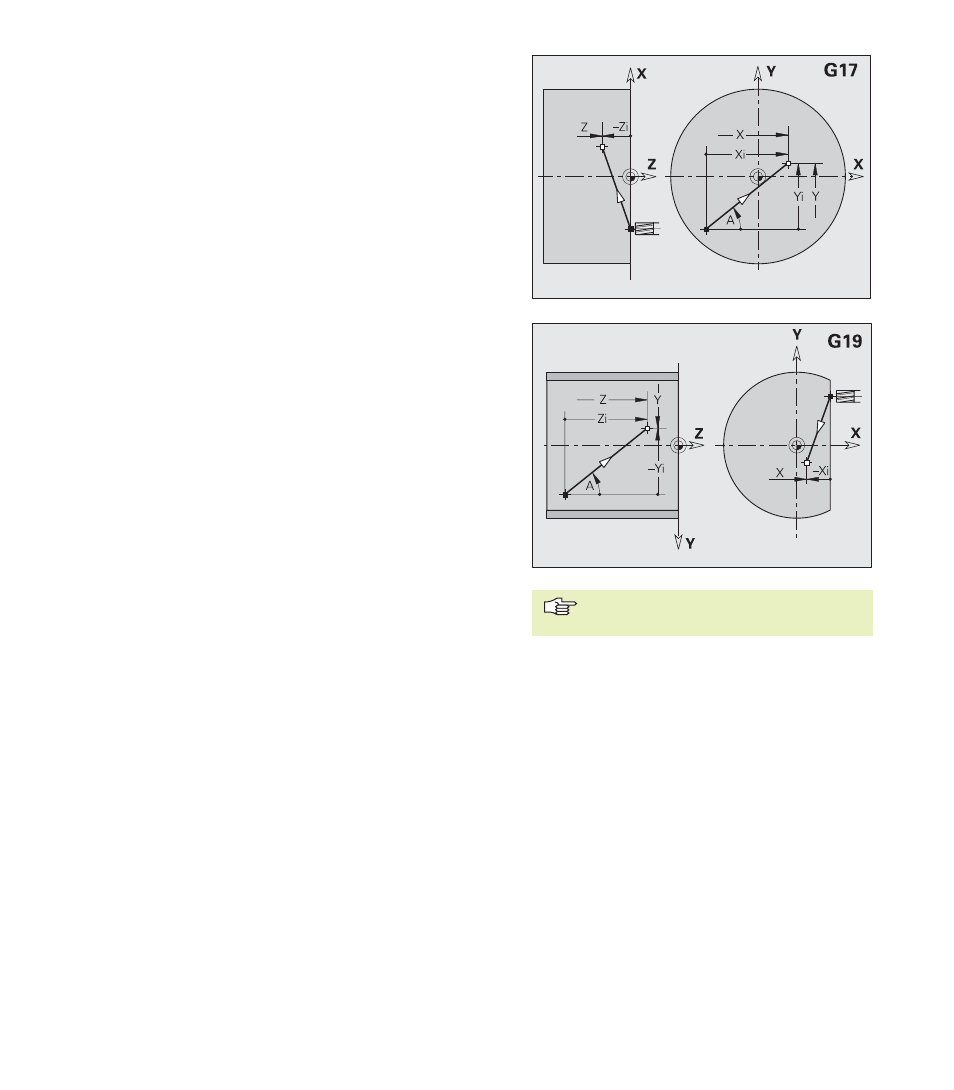

G1 wird abhängig von der Bearbeitungsebene ausgeführt:
G17 ■ Interpolation in der XY-Ebene
■ Zustellung in Z-Richtung
■ Winkel A – Bezug: positive X-Achse
G18 ■ Interpolation in der XZ-Ebene
■ Zustellung in Y-Richtung
■ Winkel A – Bezug: negative Z-Achse
G19 ■ Interpolation in der YZ-Ebene
■ Zustellung in X-Richtung
■ Winkel A – Bezug: positive Z-Achse
Parameter
X, Y, Z: Endpunkt (X Durchmessermaß)
A: Winkel (Bezug: abhängig von der Bearbeitungsebene)
Q: Schnittpunktauswahl – default: Q=0
■ Q=0: naher Schnittpunkt
■ Q=1: entfernter Schnittpunkt
B: Fase/ Verrundung
■ B keine Eingabe: tangentialer Übergang
■ B=0: nicht tangentialer Übergang
■ B>0: Radius der Rundung
■ B<0: Breite der Fase
E: Sondervorschubfaktor (0 < E † 1) – default: 1
(Sondervorschub = aktiver Vorschub * E)
2.3.3 Einf
a
c
he Linear
- und Zir
kularbew
egung
en
Programmierung X, Y, Z: absolut, inkre-
mental, selbsthaltend oder „?“
